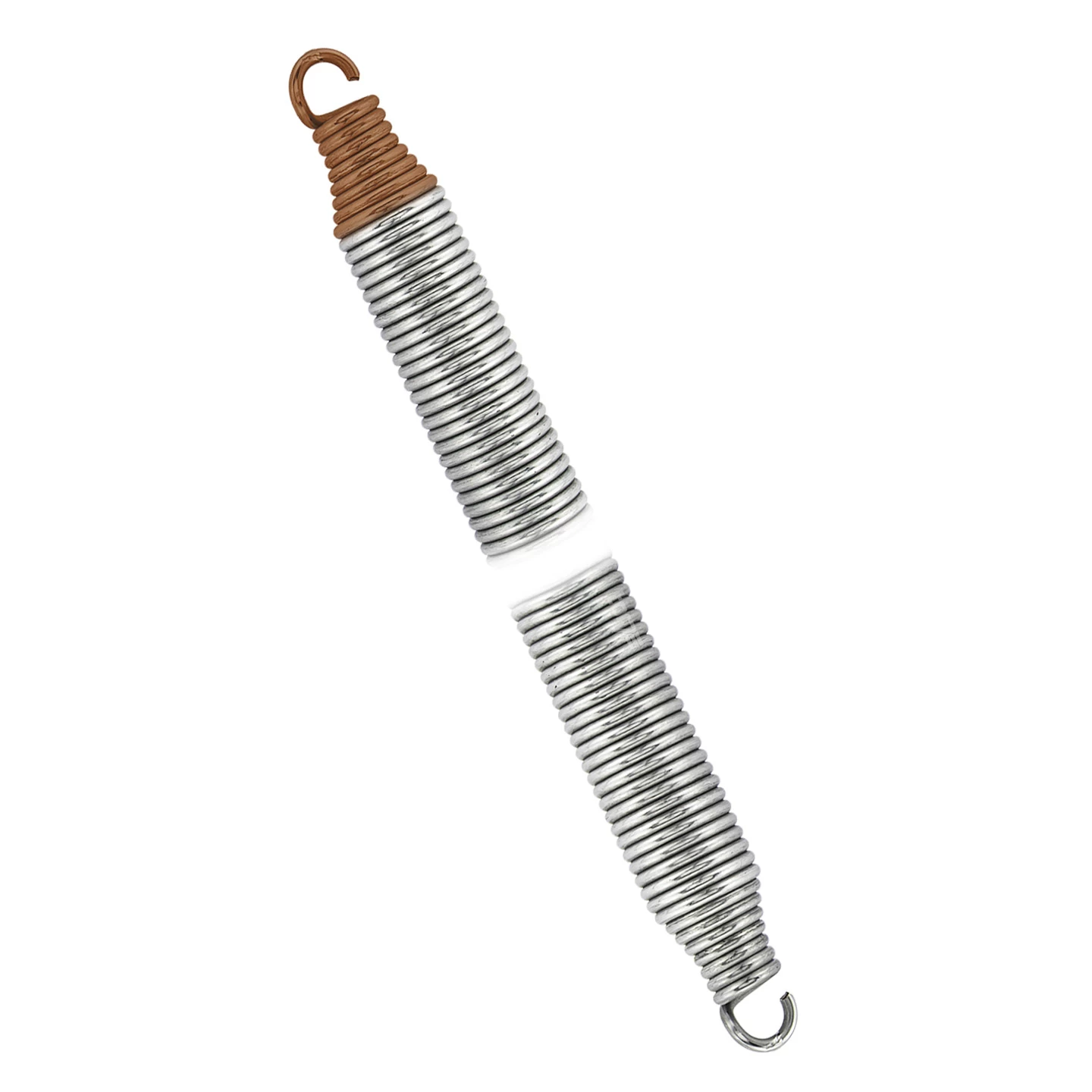

Beschreibung zu Teckentrup Zugfeder Typ GS 9, Braun
Federn mit farblicher Markierung, wie z. Bsp. die Teckentrup Zugfeder Typ GS 9, Braun kommen typischerweise bei Teckentrup CarTeck Sektionaltoren zum Einsatz. Die Originalteile von Teckentrup können aber auch bei Toren von Fremdherstellern, unter Beachtung der technischen Daten, verwendet werden. Teckentrup-Sektionaltore sind mit in einem oberhalb der Laufschienen verbauten Federkanal ausgestattet und dort, abhängig von der Torgröße und dem Gewicht, mit einem 2-fach, 3-fach oder 4-fach Federpaket ausgestattet. Das ermöglicht einen optimaler Gewichtsausgleich und somit sichere, sowie leichtgängige Torbewegungen. Die ständige Belastung der Federn im Torbetrieb führen zum natürlichen Verschleiß, weshalb eine regelmäßige Zustandsprüfung der einzelnen Federn durchgeführt werden sollte. Bei einem fortgeschrittenen Verschleiß oder Federbruch sollte ein umgehender Austausch vorgenommen werden. Bei Teckentrup erfolgt die Bestimmung der passenden Ersatzfeder anhand der Kennzeichungsfarbe, wobei der Austausch nur durch eine Zugfeder mit identischer Farbkennzeichnung vorgenommen werden darf. Dabei liegt bei Originalersatzteilen wie der Teckentrup Zugfeder Typ GS 9, Braun immer dieselbe Farbcodierung zu Grunde, wie sie auch bei den Toren selbst angewandt wird. Wechseln Sie zudem alle Federn im Federpaket gleichzeitig aus, da sich die restlichen Zugfedern ebenfalls an der Belastungsgrenze befinden.
Lieferumfang
- Teckentrup Zugfeder Typ GS 9, Braun
HINWEIS: Die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder auswählen. War die alte Feder also auch in Braun markiert, so sollte auf die Teckentrup Zugfeder Typ GS 9 zurückgegriffen werden.
Technische Daten
| Federtyp: | Zugfeder GS 9 |
| Farbkennzeichnung: | braun |
| Drahtdurchmesser: | 3,1 mm |
| Durchmesser außen: | 24 mm |
| Ungespannte Länge: | 1200,6 mm |
| Zugkraft/mm: | 0,28 N/mm |
| Bauart: | konisch |
| Material: | Stahl, verzinkt |
| Öse: | deutsche Öse |

Kompatible Sektionaltore
- Teckentrup CarTeck Sektionaltore mit brauner Federkennzeichnung
- Fremdhersteller (Bitte zwingend die technischen Daten beachten!)
Zugfedern für Teckentrup Sektionaltore
Bei CarTeck Sektionaltoren der Firma Teckentrup erfolgt der Gewichtsausgleich über Zugfedern als 2-, 3- oder 4-fach Federpaket. Hierzu sind die einzelnen Federn in einem Federkanal oberhalb der Laufschienen untergebracht. Das garantiert leichtgängige und kontrollierte Torbewegungen und minimiert das Verletzungsrisiko durch unkontrollierte Torbewegungen. Da die Zugfedern im alltäglichen Torbetrieb verschleißen, können die Torbewegungen im Laufe der Zeit schwergängiger werden und ein erhöhtenr Kraftaufwand beim Bewegen des Tores notwendig sein. Erste Anzeichen für einen fortgeschrittenen Verschleiß sind überdehnte Federn und die angesprochenen, schwergängigen Torbewegungen. Ein erhöhter Kraftaufwand kann zudem auch den Garagentorantrieb beschädigen. Damit ein kompletter Federbruch vermieden wird, sollten Sie den Zustand der einzelnen Federn in regelmäßigen Abständen überprüfen. Bei einem notwendigen Austausch sollte dieser für alle Federn gleichzeitig vorgenommen werden, um einen einheitlichen Zustand der einzelnen Federn garantieren zu können. Die Ösen am Federende werden für eine ordnungsgemäße Befestigung am dafür vorgesehenen Federhalter eingehakt. Die Verbindung der einzelnen Federn erfolgt von unten durch mehrere Kunststoffgleitstücke.

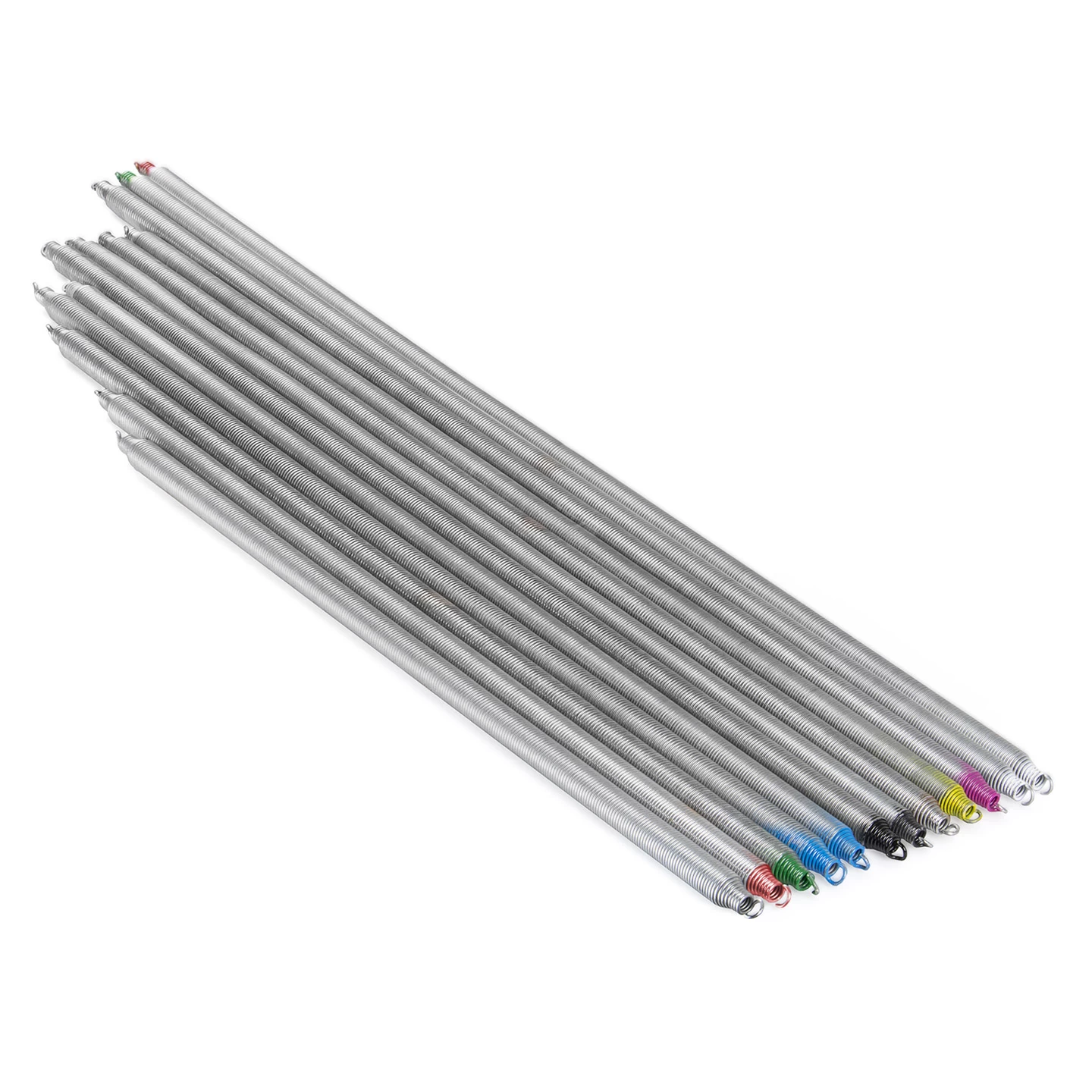

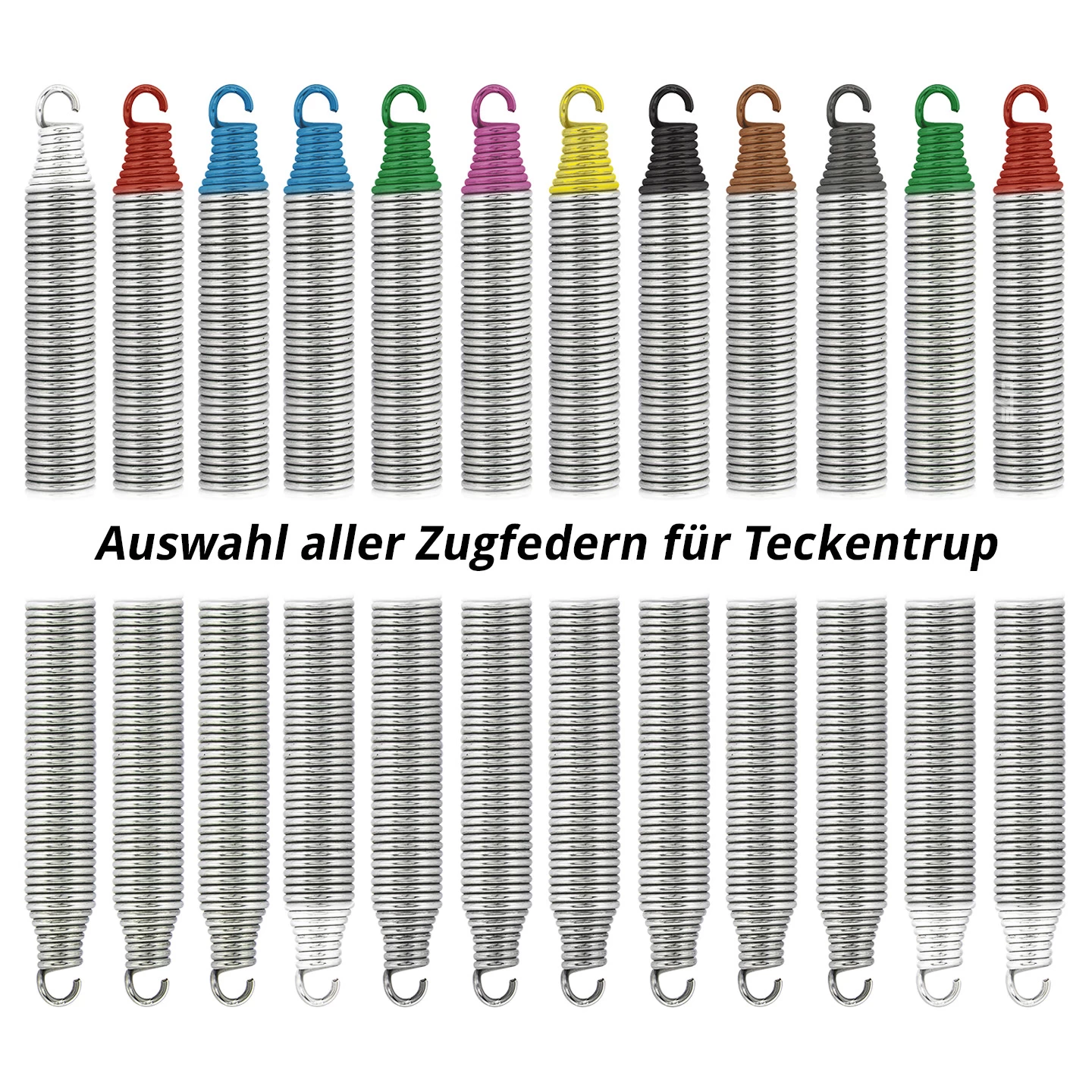

Auflistung aller Zugfedern für Teckentrup
| Federtyp | Farb-Code | Farbe | Ungespannte Länge | Durchmesser außen | Drahtdurchmesser |
|---|---|---|---|---|---|
| GS 1 | ![]() | Weiß | 819,8 mm | 23,7 mm | 2,8 mm |
| GS 2 | ![]() | Rot | 899,9 mm | 23,5 mm | 2,9 mm |
| GS 3 | ![]() | Blau | 1100,2 mm | 23,7 mm | 3,1 mm |
| GS 4 | ![]() | Blau/Weiß | 1100,1 mm | 24,0 mm | 2,9 mm |
| GS 5 | ![]() | Grün | 1025,01 mm | 23,6 mm | 3,1 mm |
| GS 6 | ![]() | Violett | 1300,5 mm | 24,0 mm | 3,1 mm |
| GS 7 | ![]() | Gelb | 1200,2 mm | 23,9 mm | 2,9 mm |
| GS 8 | ![]() | Schwarz | 1200,4 mm | 24,0 mm | 3,0 mm |
| GS 9 | ![]() | Braun | 1200,6 mm | 24,0 mm | 3,1 mm |
| GS 10 | ![]() | Grau | 1199,8 mm | 22,3 mm | 2,7 mm |
| GS 11 | ![]() | Grün/Weiß | 1300,0 mm | 23,6 mm | 3,1 mm |
| GS 12 | Rot/Weiß | 1300,0 mm | 23,9 mm | 3,1 mm |
EAN: 4028771113282
