SOMMER Griff Komplett Twist XL

Beschreibung zu SOMMER Griff komplett twist XL

Das Griffset wird speziell für den SOMMER Drehtorantrieb twist XL, 1 flg./2 flg. angeboten. Es umfasst alle Bauteile, die zum Notentriegelungsmechanismus des Antriebs gehören. Mit dieser Notentriegelung ist es möglich, den Torflügel vom Antrieb zu entkoppeln, um ihn von Hand bewegen zu können. Da es immer wieder Situationen wie z. B. Stromausfälle gibt, bei denen der Antrieb nicht funktioniert, sollte die Notentriegelung einwandfrei funktionieren. Tut sie dies nicht, so empfehlen wir den Austausch dieser Teilegruppe.

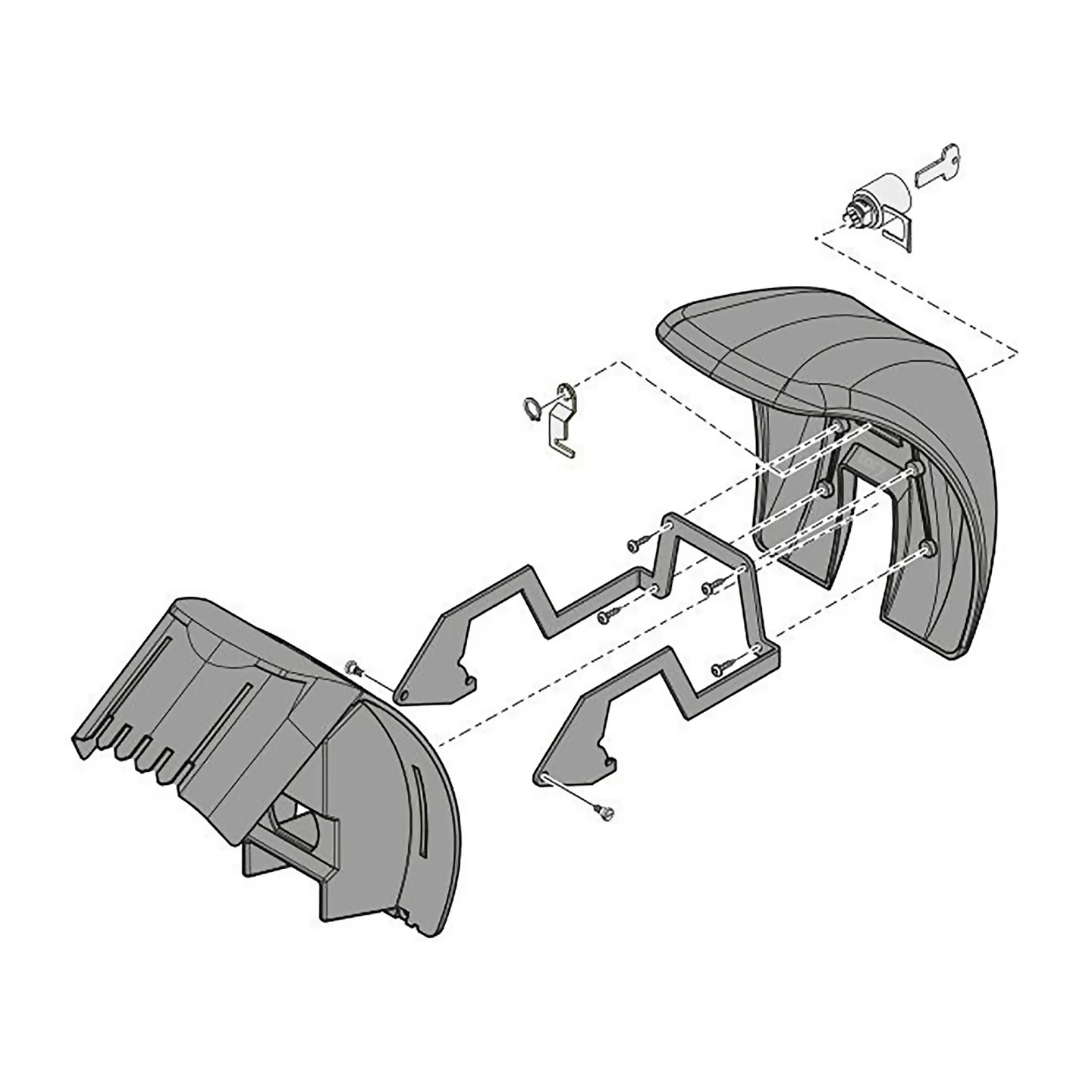

Lieferumfang

SOMMER Griff komplett twist XL inkl.:

• 1 x SOMMER Schloss Notlösebügel twist XL, inkl. 2 Schlüssel
• 1 x SOMMER Griff twist XL
• 4 x Schraube 3,5 x 10 Flachkopf
• 1 x SOMMER Hebel Notentriegelung twist XL
• 2 x Schraube M4 x 4, DIN 923
• 1 x SOMMER Abdeckung twist XL, anthrazit

Hinweis: Der SOMMER Griff komplett twist XL passt nur in das Gehäuse der twist XL-Torantriebe. Andere SOMMER Drehtorantriebe haben ein komplett anders gestaltetes Antriebsgehäuse mit einer anderen Notentriegelung. Alternativ werden hier z. B. die Artikel SOMMER Notlösebügel twist 200 E/EL oder SOMMER Abdeckung vormontiert twist 350 angeboten.

SOMMER Griff komplett twist XL als Notentriegelung vom Drehtorantrieb

Die Antriebsmotoren des SOMMER Drehtorantriebs twist XL sind selbsthemmend, was bedeutet, dass diese gleichzeitig auch das Tor verriegeln. Es ist also, wenn überhaupt, nur unter erheblichen Kraftaufwand möglich, die Flügel von außen aufzustemmen. Für den Fall, dass der Antrieb einmal ausfällt, etwa bei technischem Defekt oder bei Stromausfall ist jedoch eine Notentriegelung eingebaut. Bei dieser Entriegelung handelt es sich um den SOMMER Griff komplett twist XL, der hier als Ersatzteil erhältlich ist.

Die Notentriegelung besteht im Wesentlichen aus einem rückseitig am Antrieb angebrachten Kunststoffgriff, der wiederum mit einem Entriegelungshebel verbunden ist. Beide Teile sind von außen auf eine dazugehörige Gehäuseabdeckung aufgesteckt. Zusätzlich ist im SOMMER Griff komplett twist XL ein kleines Hebelschloss integriert. Dieses soll verhindern, dass Unbefugte die Notentriegelung bedienen, da nun ein passender Schlüssel benötigt wird.

Sobald der Schlüssel um 90° gedreht wurde, lässt sich der Entriegelungsgriff nach oben schieben. Hierdurch wird auch der Hebel betätigt, der so den Antriebsmotor von der Spindelmechanik entkoppelt. Der SOMMER Griff komplett twist XL sorgt also dafür, dass man nun den Flügel ganz einfach auch von Hand bewegen kann. Zur erneuten Verriegelung braucht man den Griff anschließend nur wieder zurück nach unten schieben und über das Schloss sichern.

Notentriegelung als Ersatzteil

Unabhängig davon, ob der twist XL als Komplettset mit Steuerung oder nur als Einzelantrieb bezogen wurde, ein SOMMER Griff komplett twist XL ist immer eingebaut. Die Notentriegelung muss also nicht extra hinzugekauft werden. Das auf dieser Seite erhältliche Einbauset ist damit ausschließlich als Ersatzteil, etwa nach Defekt der vorhandenen Entriegelung vorgesehen.

Da es immer Situationen geben kann, bei denen der Antrieb nicht funktioniert, wird auch immer eine einwandfrei funktionierende Notentriegelung benötigt. Ist diese defekt, könnte es passieren, dass sich der Antrieb im Notfall nicht mehr entriegeln lässt. Sind also Teile permanent verklemmt oder gebrochen, sollte man die Notentriegelung möglichst bald durch das Ersatzteileset SOMMER Griff komplett twist X austauschen.

Der Hersteller SOMMER hält viele seiner Teile auch als Ersatzteil vor. So sind auch die beim SOMMER Griff komplett twist XL enthaltenen Bauteile identisch zu jenen, wie sie im Antrieb montiert wurden. Hierdurch wird gewährleistet, dass sich defekte Antriebe möglichst optimal in Stand setzen lassen. Vom Gebrauch von Fremdteilen wird dagegen abgeraten, da diese nicht immer passen und auch Schäden verursachen könnten.

Technische Daten

• Notentriegelung für twist XL-Drehtorantriebe
• zur Entkopplung des Torflügels vom Antriebsmotor
• über Hebelschloss vor unbefugten Zugriff geschützt

EAN: 4015862021939
