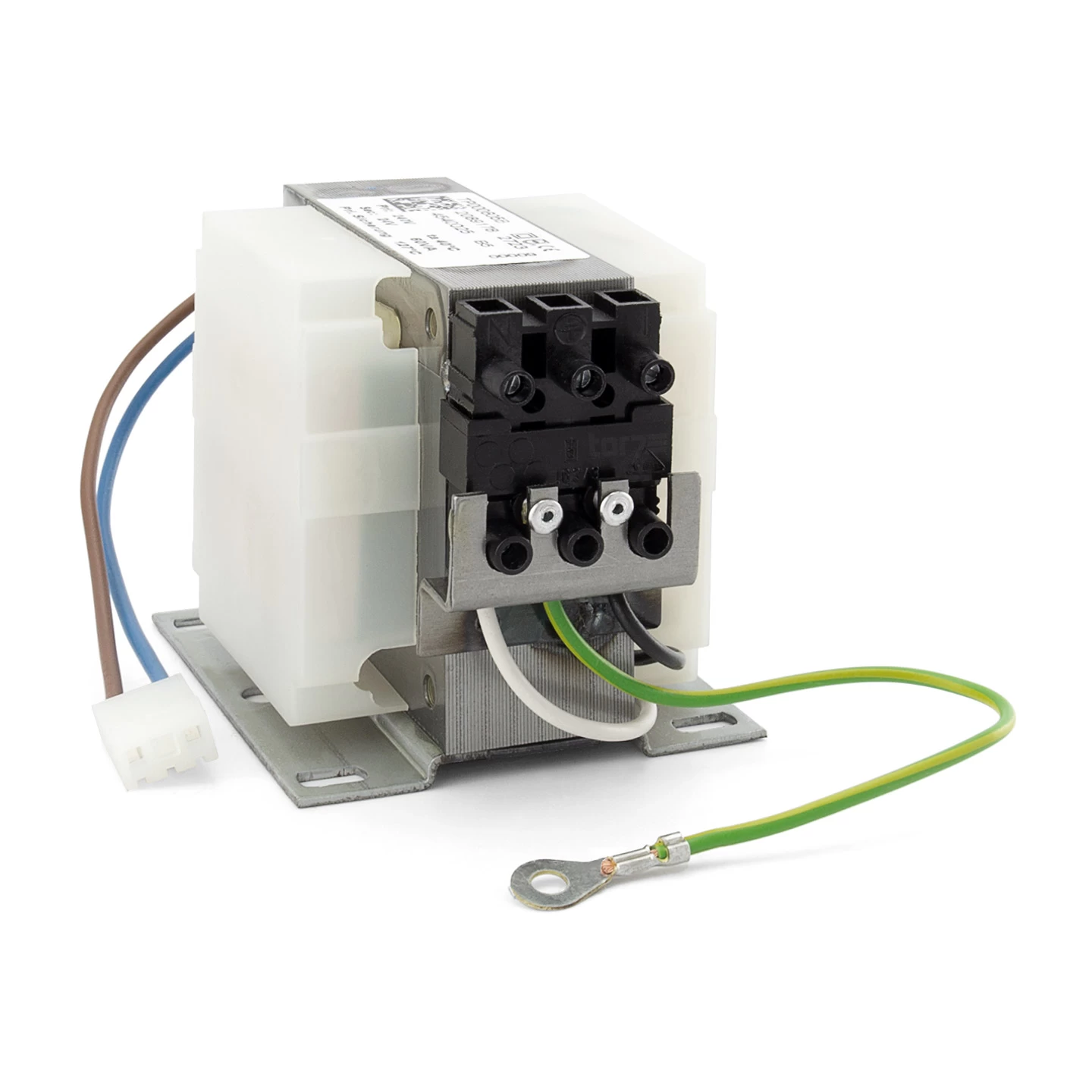

Hörmann Trafo Für LineaMatic Schiebetorantriebe

Beschreibung zu Hörmann Trafo für LineaMatic Schiebetorantriebe

Bei dem hier angebotenen Trafo handelt es sich um ein Ersatzteil für Hörmann LineaMatic Schiebetorantriebe, die im Zeitraum vom 1. März 2007 bis zum 28. Februar 2017 hergestellt wurden. Das Netzteil passt zudem zu allen EcoStar Portronic S4000 Torantrieben mit Baujahr ab Juli 2007. Ist ein solcher Trafo defekt, so muss dieser zwingend ersetzt werden, da der Antrieb ansonsten keine 24 V Betriebsspannung mehr bekommt.

Lieferumfang

• 1 x Hörmann Trafo für LineaMatic 230 V AC zu 24 V DC, 60 VA

Die meisten Hörmann Torantriebe arbeiten heutzutage mit 24-V-Gleichstrommotoren; Ausnahme hiervon bilden lediglich bestimmte Industrietorantriebe. Zudem ist die gesamte Elektronik wie die Steuerplatine oder der Funkempfänger, aber auch weiteres externes Zubehör auf eine 24 V Gleichspannung angewiesen. Diese Niederspannung kommt unter anderem bei den Schiebetorantrieben der LineaMatic-Reihe zum Einsatz.

Das öffentliche Stromnetz basiert in Deutschland dagegen auf einer 230 V Wechselspannung. Diese wäre für den LineaMatic-Antrieb und dessen Elektronik viel zu hoch und würde dessen Bestandteile beschädigen. Damit sich der Torantrieb dennoch über das normale Stromnetz anschließen lässt, ist er intern mit einem Transformator (Trafo) ausgestattet, welcher die eingehende 230 V Wechselspannung auf die interne 24 V Betriebsspannung wandelt.

Ersatz-Trafo für LineaMatic Torantriebe bis 02/2017

Der Trafo eignet sich mit einer Scheinleistung von 60 VA nur für LineaMatic Torantriebe, die bis zum Februar 2017 produziert wurden. Es handelt sich hierbei um Antriebe, die über eine Leiste aus 12 oder 16 DIL-Schaltern programmiert werden. Besitzen Sie dagegen einen LineaMatic mit einer 2-fach-7-Segment-Digitalanzeige zur menügeführten Programmierung, so ist dieser jünger – und der Trafo passt nicht. Für alle Einfahrtstorantriebe, die ab März 2017 gefertigt wurden, bietet der Hersteller das alternative Ersatzteil Hörmann Schaltnetzteil für RotaMatic, LineaMatic, VersaMatic an.

Bitte beachten Sie auch, dass es bei den älteren Einfahrtstorantrieben bis 02/2017 unterschiedliche Netzteile für die einzelnen Modelle gab. Der hier angebotene Trafo passt nur zum LineaMatic. Für die stärkeren Modell LineaMatic P und LineaMatic H ist ein anderes Netzgerät mit einer Scheinleistung von 100 VA (Art-Nr. 437686) erforderlich. Zudem kann der Trafo nicht für RotaMatic-Drehtorantriebe verwendet werden.

Das Netzgerät ist aber auch als Ersatzteil für EcoStar Portronic S4000 Schiebetorantriebe geeignet. Bei diesen Antrieben, die seit Juli 2007 hergestellt werden, kommen dieselben Netzteile zum Einsatz, wie sie bei den älteren Standard-LineaMatic-Antrieben genutzt wurden.

Austausch und Anschluss nur durch Elektrofachkräfte

Bitte beachten Sie, dass der Austausch eines defekten Netzteils an einem LineaMatic-Antrieb auch mit Arbeiten am 230-V-Stromnetz verbunden ist. So muss vor Entfernung des alten Netzteils der Antrieb vom Stromnetz getrennt werden. Nach erfolgtem Einbau ist wiederum ein Anschluss an die 230-V-Leitung erforderlich.

Beide Arbeiten, dürfen ausschließlich nur ausgebildete Elektrofachkräfte wie z. B. Elektriker ausführen. Werden diese Arbeitsschritte hingegen von Laien durchgeführt, so besteht immer die Gefahr eines lebensgefährlichen Stromschlags. Unsachgemäße Elektroinstallationen können zudem dazu führen, dass Teile des Antriebs auch nach Abschluss der Arbeiten permanent unter Strom stehen und eine andauernde Gefahr darstellen. Daher raten wir von tor7 dringend davon ab, den Austausch des Trafos selbst vorzunehmen. Besser ist es, eine Elektrofachfirma für die Reparatur hinzuzuziehen.

EAN: 4042533513301
