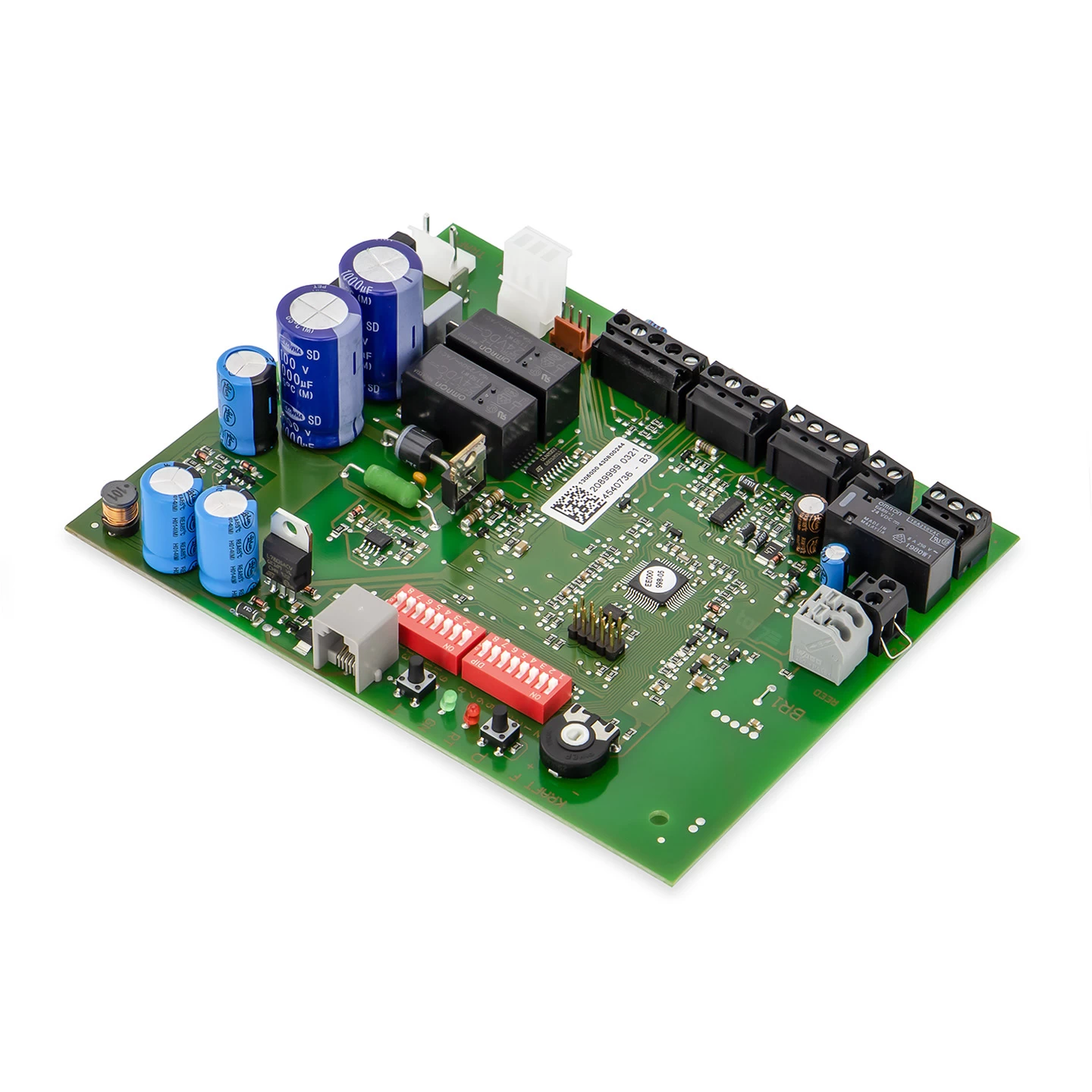

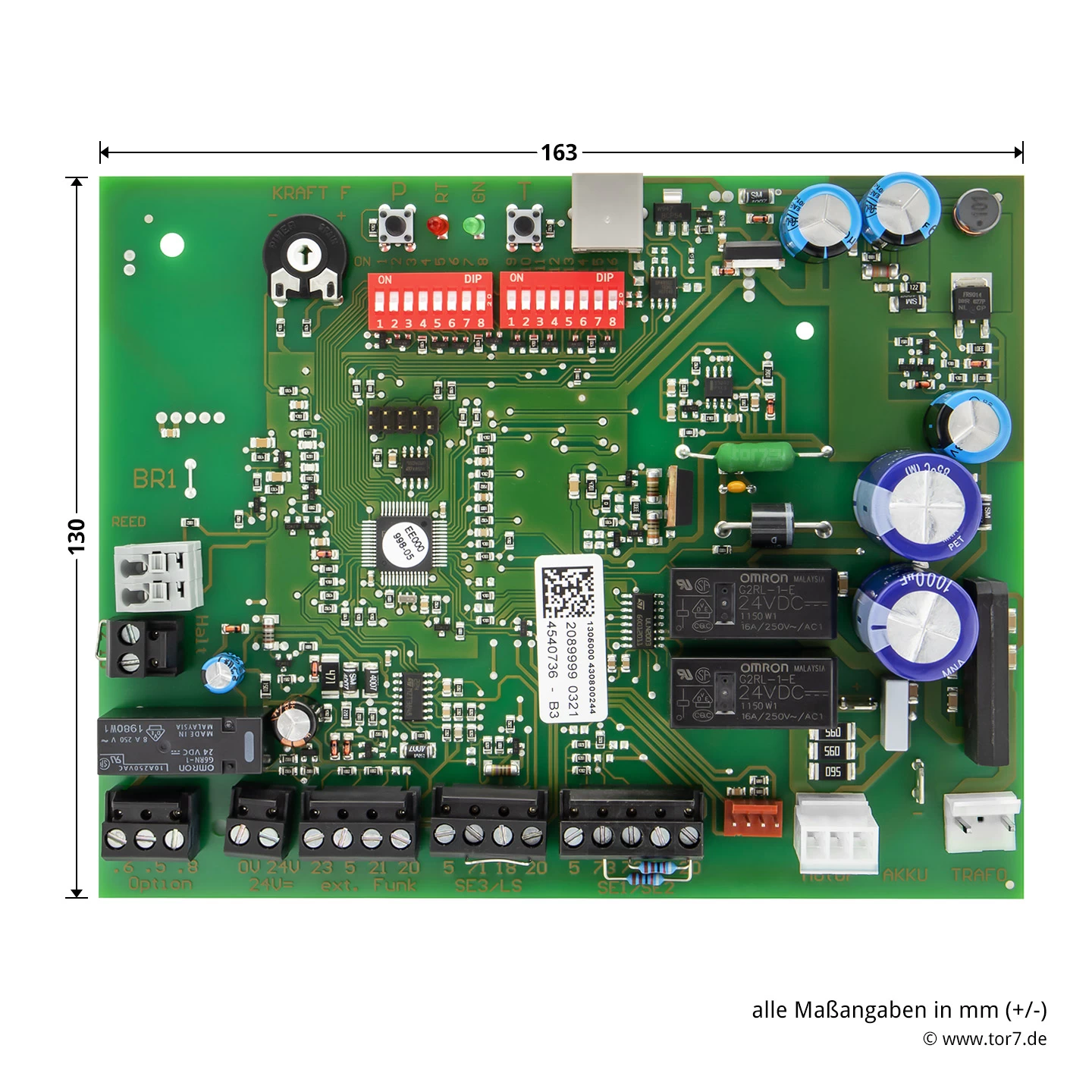

Hörmann Steuerungsplatine LineaMatic Schiebetorantrieb Ohne Funkempfänger

Beschreibung zu Hörmann Steuerungsplatine LineaMatic Schiebetorantrieb ohne Funkempfänger

Die LineaMatic-Platine ohne integrierten Empfänger kommt seit dem 01.07.2009 bei allen LineaMatic H Antrieben und seit dem 01.07.2012 auch bei allen anderen LineaMatic Antrieben zum Einsatz und ist für die Modelle bis zum Produktionszeitraum 02/2017 einsetzbar. Für die Fernbedienung des entsprechenden Schiebetores ist der Anschluss eines externen Empfängers an die Platine erforderlich.

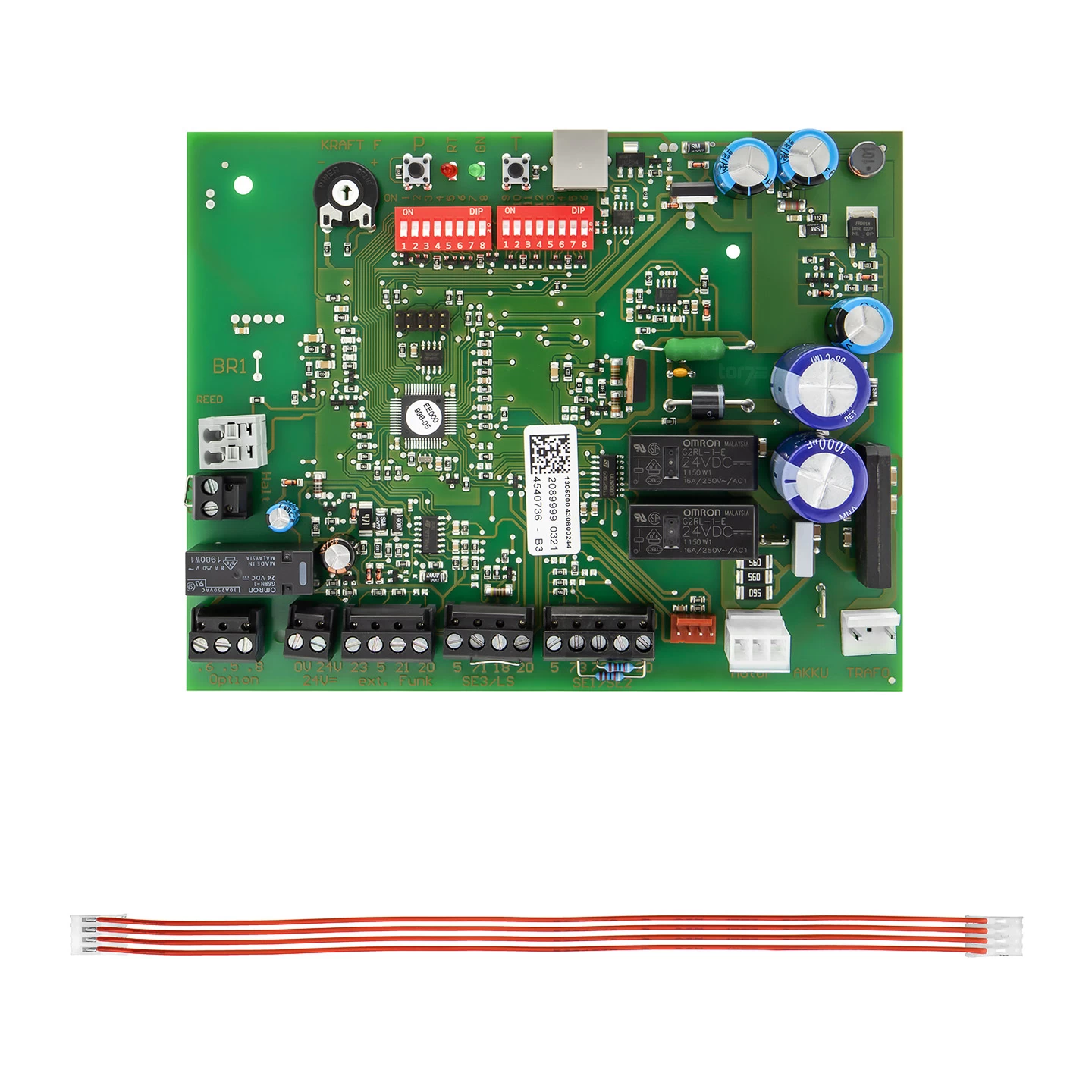

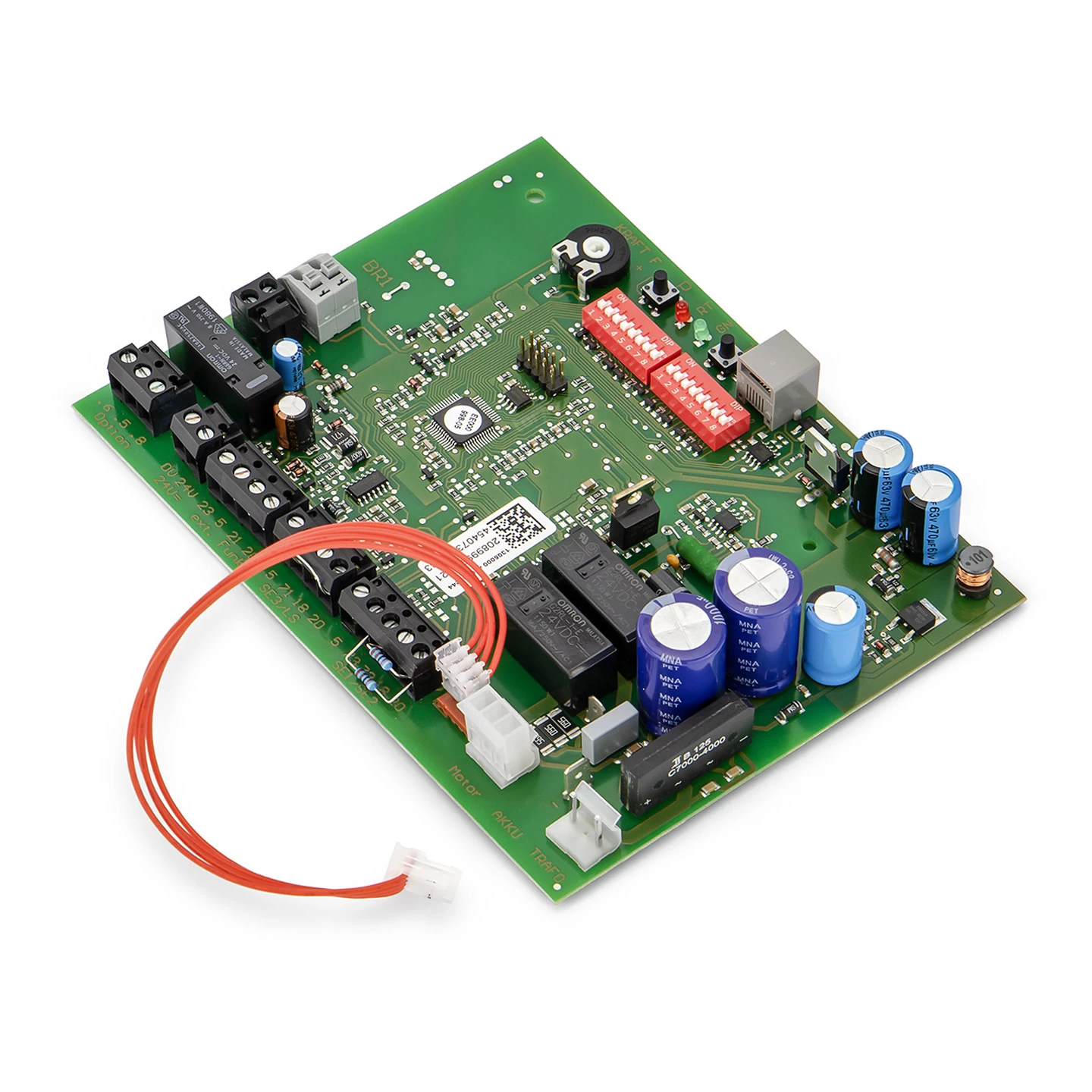

Lieferumfang

• 1 x Steuerungsplatine LineaMatic /P/H

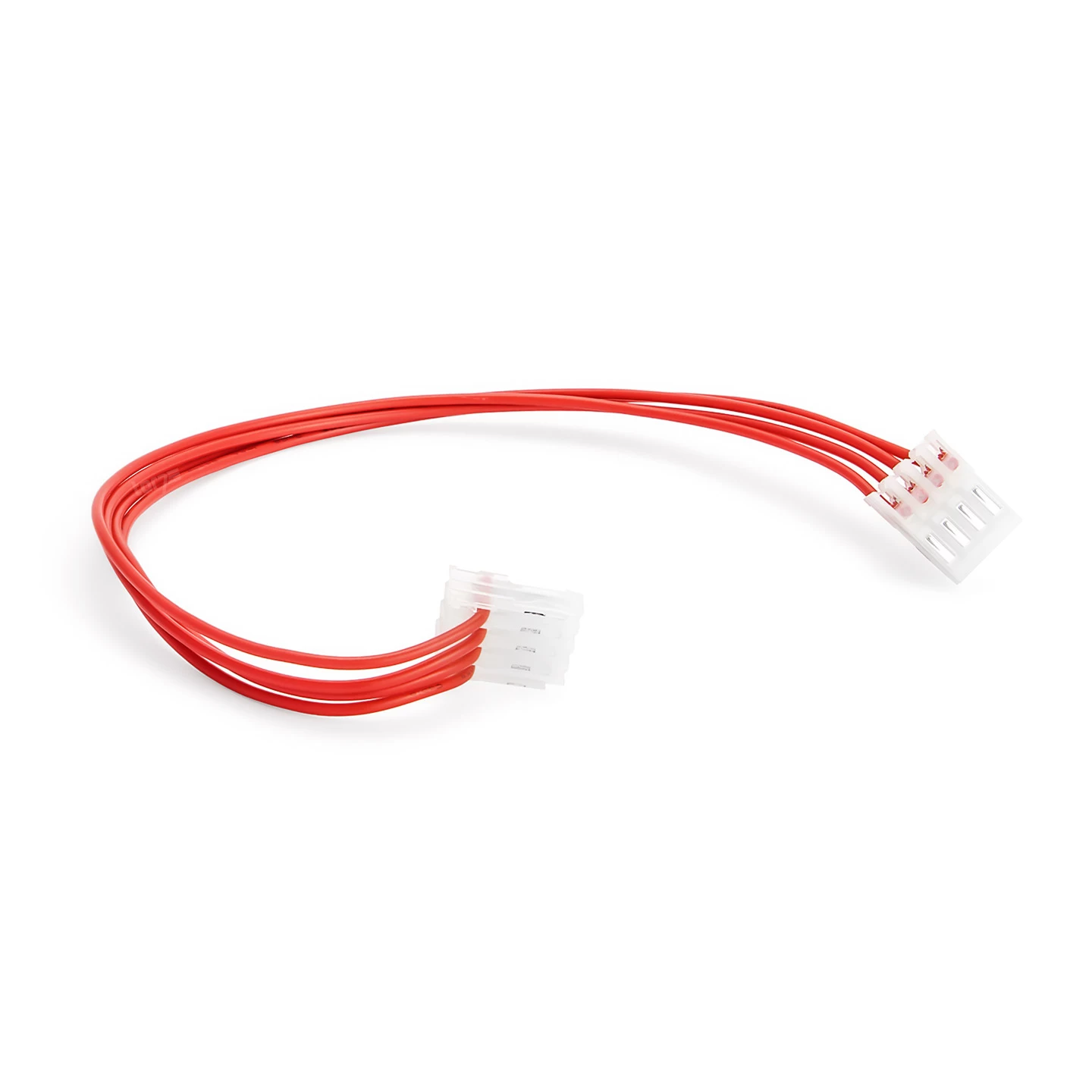

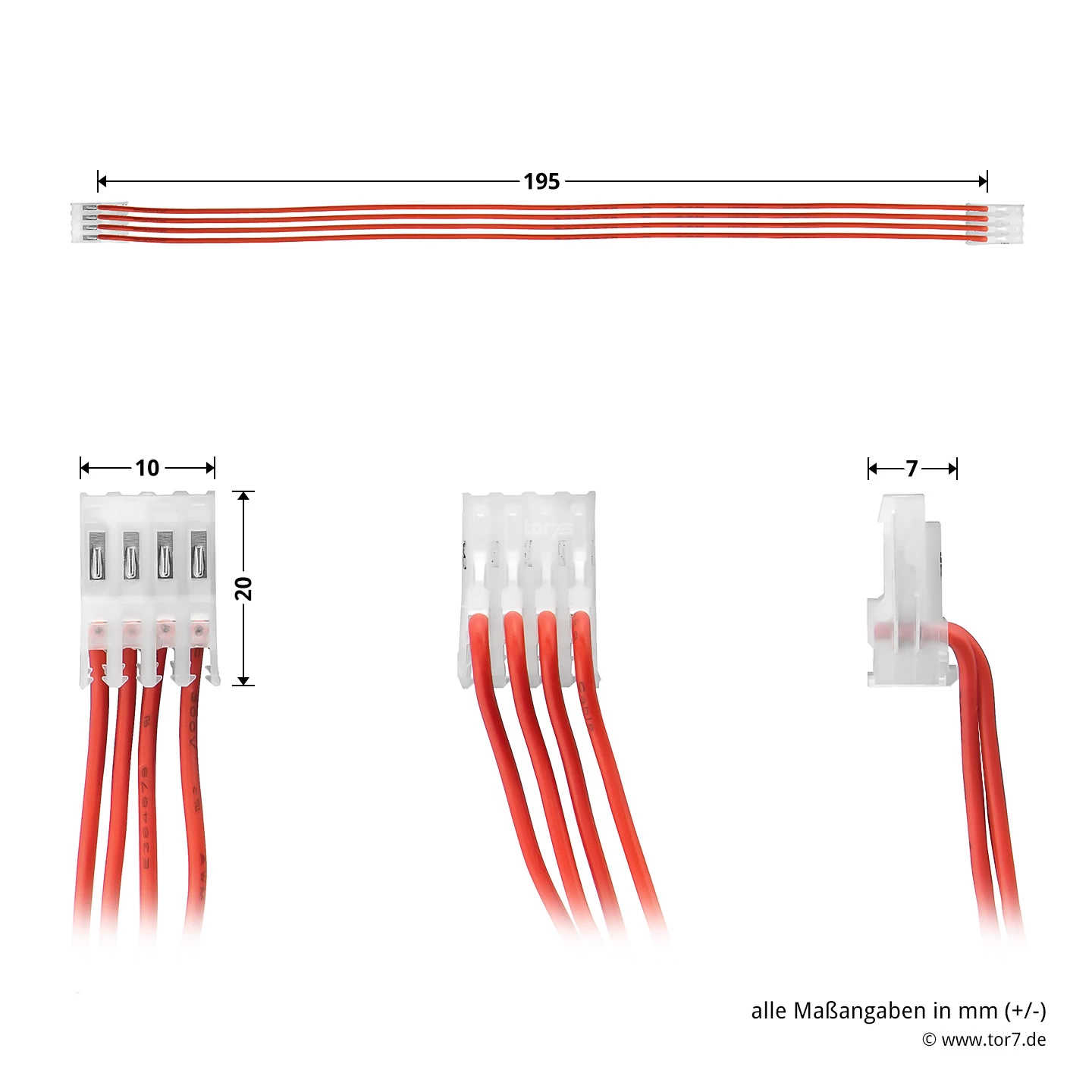

• 1 x Anschlusskabel

Optional: Externen Empfänger anschließen

Bei den neueren Modellen ist in der Regel ein Hörmann 5-Kanal-Empfänger ESE, BiSecur, bidirektional anschließbar. Dieser wird auf den Bus-Steckplatz der Platine gesteckt. Aber auch alle anderen 868-MHz-BiSecur-Empfänger oder entsprechende Relais-Empfänger mit einem potentialfreien Ausgang können an diese Steuerungsplatine angeschlossen werden.

Kinderleichter Austausch der LineaMatic Steuerungsplatine

Für den sehr seltenen Fall, dass Sie Probleme mit der Steuerungselektronik Ihres Schiebetorantriebes bekommen, halten wir für Sie die richtigen Ersatzteile parat. In diesem Fall ist es die Steuerungsplatine ohne Funkempfänger für die Torantriebe LineaMatic. Diese ist im Gehäuse des LineaMatic-Antriebs untergebracht. Auf Ihr befindet sich die Steuerungselektronik. Mit ihrer Hilfe lässt sich das Tor auf individuelle Bedürfnisse progammieren. Beispielsweise kann die Kraftbegrenzung eingestellt werden. Ein sanfter Anlauf und ein sanfter Stopp des Tores sind hiermit ebenfalls konfigurierbar. Außerdem ist eine Teilöffnung zum Personendurchgang programmierbar.

Nach der Trennung von der Stromversorgung lösen Sie alle Anschlussleitungen, wechseln die Platine und schließen die Anschlussleitungen wieder wie vorher an. Nun müssen Sie die die Inbetriebnahme laut Bedienungsanleitung wieder komplett neu in Angriff nehmen.

Vielfältige Anschlussmöglichkeiten an der Schiebetorantriebsplatine

An die Steuerungselektronik sind neben einem Empfänger 3 Sicherheitseinrichtungen, diverse Taster und ein Ein/Aus-Schalter anschließbar. Dabei sind unbedingt die Hinweise in Ihrer vorhandenen Bedienungsanleitung zu beachten. Sollte Ihnen diese nicht mehr zur Verfügung stehen, finden Sie einen entsprechenden Download bei uns unter Wissenswertes im Bereich Einbauanleitungen. Übrigens sind alle Ersatz- und Einzelteile bei Hörmann nach EU-Norm und TÜV zertifiziert. Dadurch können Sie sichergehen, dass Ihr erworbenes Produkt allen Qualitäts- und Sicherheitsansprüchen genügt.

EAN: 4042533638073
