Hörmann Schaltnocke Schiebetorantrieb STA 60

Beschreibung zu Hörmann Schaltnocke Schiebetorantrieb STA 60

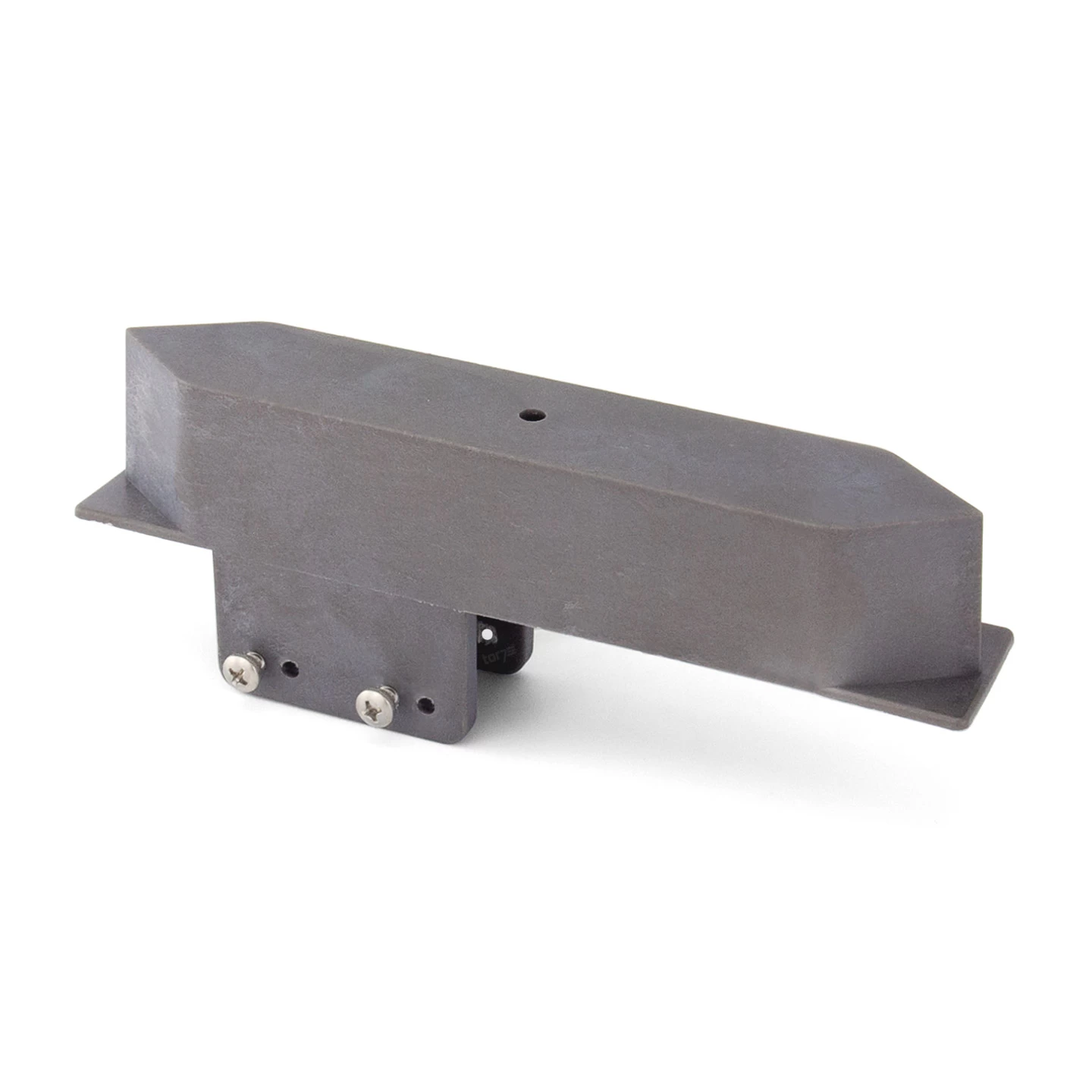

Mit der hier erhältlichen Schaltnocke ist es möglich, beim Schiebetorantrieb STA 60 die Torendlagen Tor-Auf und Tor-Zu festzulegen. Dafür werden die Schaltnocken in der gewünschten Position an den Zahnstangen am Torflügel montiert. Fährt die Nocke vor die Antriebseinheit, so lenkt diese einen darin montierten Endschalter aus und führt somit eine Abschaltung des Antriebs herbei. Geht eine Schaltnocke verloren, so sollte diese möglichst bald durch das Ersatzteil hier ersetzt werden.

Lieferumfang

• 1 x Hörmann Schaltnocke für STA 60 Schiebetorantrieb

Bei einem Schiebetorantrieb ist es wichtig, dass die darin verbaute Steuerung die Endlagen Tor-Auf und Tor-Zu korrekt erfasst und einlernt. Der Torflügel sollte somit nicht über diese Endpositionen hinausfahren, da dies zu Schäden an Tor und Antrieb führen könnte. Daher ist in den meisten Schiebetorantrieben ein mechanischer oder auch magnetischer Abschaltemechanismus eingebaut, der den Antrieb zuverlässig bei Erreichen der Endlagen anhält.

Ein solcher Mechanismus besteht zumeist aus einem im Antrieb befindlichen Endabschalter sowie dazugehörigen Bauteilen am Torflügel, die den Schalter auslösen. Beim STA 60 handelt es sich um einen mechanischen Endabschalter, der aus einem Endschaltersatz und einer zugehörigen Feder besteht. Am Torflügel werden dementsprechend zwei Schaltnocken montiert, welche die Feder des Endabschalters auslenken können. Mit der Position dieser Schaltnocken werden die Endlagen festgelegt. Soll eine Torendlage verändert werden, so ist dies ganz einfach durch ein Verschieben der jeweiligen Nocke möglich.

Der mechanische Endabschalter kann nur mit den vorhandenen Schaltnocken funktionieren. Geht eines dieser beiden Bauteile verloren, so wird der Schalter an der jeweiligen Endlage nicht mehr betätigt und es droht ein Durchlaufen des Torflügels. Daher sollte eine beschädigte oder auch verlorengegangene Schaltnocke möglichst schnell durch ein passendes Ersatzteil ersetzt werden. Dafür bietet es sich an, auf das hier angebotene Original-Bauteil vom Hersteller zurückzugreifen. Nur dieses ist genau auf die Anforderungen des Schiebetorantriebs STA 60 abgestimmt.

Die hier vorgestellte Schaltnocke passt nur zum Abschaltmechanismus im Torantrieb STA 60. Sie ist daher nicht für den ebenfalls mechanischen Schalter im STA 90 verwendbar. Bei diesem kommen stattdessen die Hörmann Endschalterbleche mit Halter für STA 90 Schiebetorantrieb zum Einsatz. Alle übrigen Modelle der STA-Reihe (STA 180, STA 220, STA 400) verwenden dagegen magnetische Endabschalter, die durch am Torflügel montierte Magnete ausgelöst werden. Dasselbe gilt für die Torantriebe der LineaMatic-Reihe, die ebenfalls über magnetische Endschalter verfügen.

Abschalte Mechanismus

EAN: 4005954564376
