Hörmann Platine Für SupraMatic E Serie 3 BiSecur

Beschreibung zu Hörmann Platine für SupraMatic E Serie 3 BiSecur

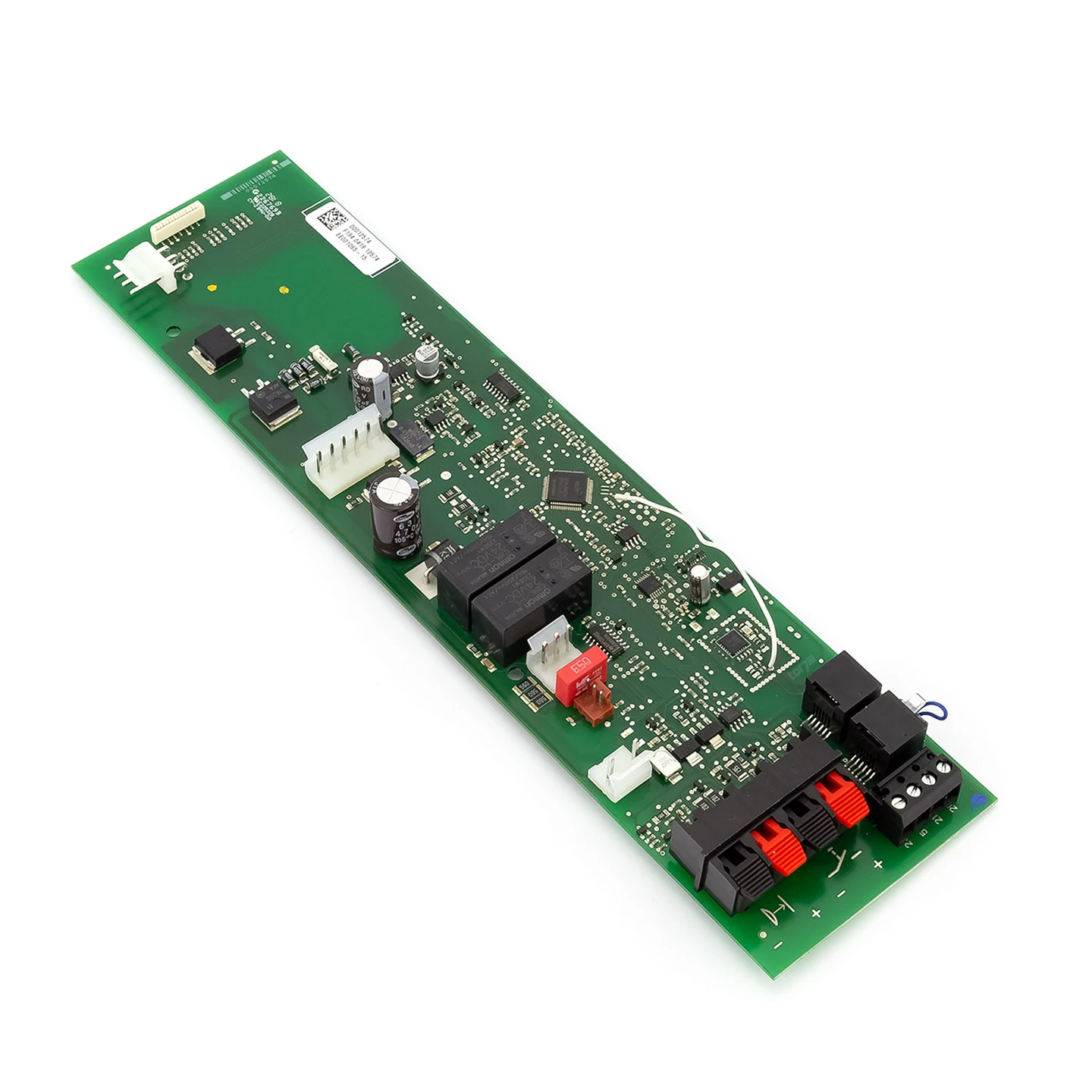

Die Steuerungsplatine dient als elektronische Schaltzentrale des Garagentorantriebs SupraMatic E Serie 3. Sie übersetzt die Signale der Eingabegeräte in Aktionen des Antriebs.

Lieferumfang

• 1 x Steuerungsplatine SupraMatic E Serie 3

Nur mit der Steuerungsplatine ist es möglich, einen Handsender am Antrieb anzulernen. Sie verknüpft die Signale der Handsendertasten mit bestimmten Funktionen des Torantriebs wie Impuls (Auf – Stopp – Zu – Stopp – Auf …), Teilöffnung und Licht. Auch die übrigen Eingabegeräte wie Taster und externe Funkempfänger funktionieren nur mit Hilfe der vermittelnden Platine. Dasselbe gilt für Sicherheitseinrichtungen wie Lichtschranken oder Schließkantensicherungen.

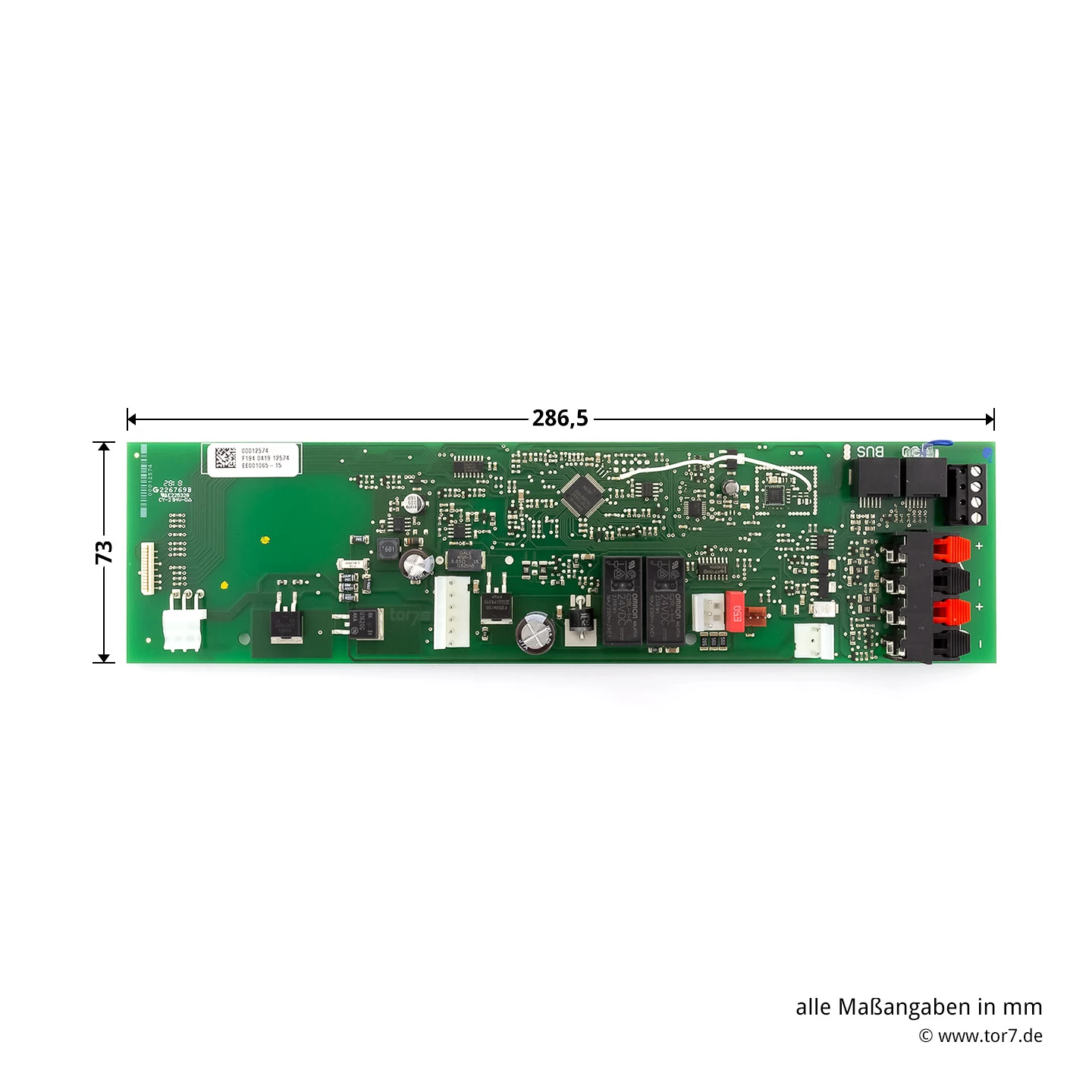

Die Steuerungsplatine ist aber nicht nur die Vermittlung für das Zubehör, sondern gleichzeitig der Sitz der dafür vorgesehenen Anschlüsse. Die Platine für den SupraMatic E Serie 3 beherbergt die Anschlüsse für einen Innentaster, eine Lichtschranke, eine Schließkantensicherung und für einen externen Funkempfänger. Dazu kommt noch ein HCP1-Bus-Anschluss, an dem verschiedene Zubehörgeräte wie Platinen, Funkempfänger oder Smarthome-Gateways angeschlossen werden können. Neben diesen Anschlüssen befindet sich der interne 868-MHz-BiSecur-Funkempfänger auf der Platine. Ein Mikrocontroller ist für die eigentliche Steuerung und Programmierung des Torantriebs verantwortlich. Dieses Steuerungselement ermöglicht das Einlernen des Antriebs sowie die Einstellmenüs. Somit ist eine einwandfrei funktionierende Steuerungsplatine unerlässlich für den Betrieb des SupraMatic E Serie 3 Garagentorantriebs.

Technische Daten

• Steuerungsplatine für einen Hörmann SupraMatic E Serie 3 Garagentorantrieb
• Spannung: 24 V
• Funkfrequenz des internen Empfängers: 868 MHz BiSecur

Hinweis: Die hier angebotene Steuerungsplatine ist ausschließlich mit dem Garagentorantrieb SupraMatic E Serie 3 kompatibel, sie kann nicht für andere Modelle und Serien eingesetzt werden.

Wann lohnt es sich, nur die Platine zu tauschen?

Eine häufige Ursache für einen vorzeitigen Ausfall der Steuerungsplatine ist eine Überspannung, die etwa durch einen Blitzeinschlag verursacht werden kann. Eine solche Überspannung kann ebenso einen Defekt an Motor oder Trafo hervorrufen. In diesem Fall reicht der alleinige Austausch der Steuerplatine nicht aus und der Antriebskopf sollte ersetzt werden. Bitte prüfen Sie vor dem Kauf einer Ersatzplatine, ob sich die übrigen Bauteile noch in einem einwandfreien Zustand befinden und der Ausfall des Antriebs tatsächlich an einer defekten Platine liegt. Sind Sie nach einer Überprüfung unsicher oder können die Untersuchung nicht selber durchführen, so empfehlen wir stets den Komplettaustausch mit einem neuen funktionsfähigen Antriebskopf. Nur so können Sie sich sicher sein, dass nach dem Austausch der Antrieb wieder ordnungsgemäß funktioniert.
