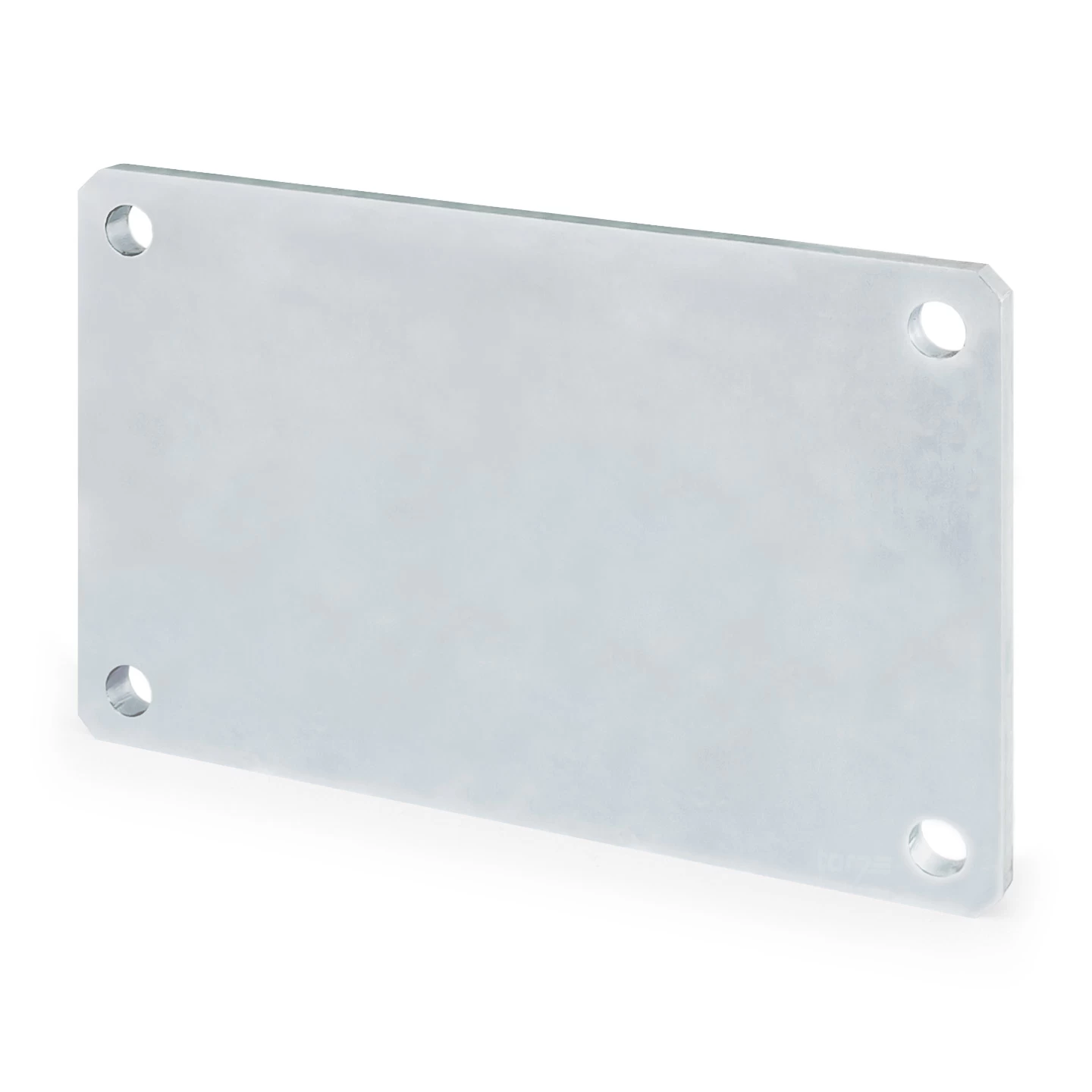

Hörmann Pfeiler-Mauerplatte PM 1, Stahl Verzinkt, Für RotaMatic

Beschreibung zu Hörmann Pfeiler-Mauerplatte PM 1, Stahl verzinkt, für RotaMatic

Mit der Pfeiler-Mauerplatte PM 1 wird eine stabile Befestigung Ihres RotaMatic Drehtorantriebs auch an gemauerten oder verklinkerten Pfeilern ermöglicht. Der Lochabstand von 175 bzw. 100 mm garantiert, dass die Platte nicht nur an einem einzigen Klinker oder Mauerstein befestigt wird und sorgt damit für eine felsenfeste Verankerung.

Lieferumfang

• 1 x Mauerplatte MP 1
• Montageanleitung

Technische Daten

• Maße: 200 x 125 x 8 mm
• mit 4 vorgefertigten Bohrungen
• Material: Stahl, verzinkt

Pfeiler-Mauerplatte erhöht Stabilität an gemauerten Torpfosten

Die Anbringung von einem Drehtorantrieb Hörmann RotaMatic an einem gemauerten oder verklinkerten Pfeiler kann problematisch werden, wenn Sie mit mehreren Schrauben dabei den gleichen Mauerstein treffen. Für einen größeren Abstand der Befestigungspunkte und eine optimierte Kraftverteilung hat der Marktführer Hörmann die Pfeiler-Mauerplatte PM 1 entwickelt. Beliebige Beschlagsteile aus dem Hörmann Zubehör-Sortiment lassen sich an die Mauerplatte schrauben oder schweißen, beispielsweise der Befestigungswinkel c aus dem Standard Beschlags-Set oder auch der Pfeiler-Laschenwinkel.

Standardmäßig aus verzinktem Stahl bestehend, kann die Pfeiler-Mauerplatte PM 1 auch in der Ausführung Edelstahl günstig erworben werden.

Sichere Montage der Hörmann Mauerplatte

Der kräftigste Drehtorantrieb aus der Hörmann Baureihe RotaMatic kann Torflügel mit einer Höhe von bis zu 2000 mm, einer Breite bis 4000 mm und einem Gewicht bis 400 kg zuverlässig und dauerhaft bewegen. Dafür ist allerdings eine stabile und sichere Verbindung von Torpfosten, Antrieb und Torflügel zwingend notwendig, um Verschiebungen innerhalb der Torgeometrie zu vermeiden. In der Folge könnte die Toranlage nicht mehr richtig schließen, da die eingelernten Kräfte und Wege nicht mehr stimmen. Insbesondere an verklinkerten oder gemauerten Torpfeilern könnte sich die Befestigung mit der Zeit lockern, wenn man den Standard-Beschlag nur an einen einzigen Mauerstein anschraubt. Die Pfeiler-Mauerplatte PM 1 vergrößert die Auflagefläche und kann über die 4 vorgefertigten Bohrungen mittels der entsprechenden Schrauben M10 und den passenden Dübeln für einen ausreichenden Halt am Mauerwerk sorgen. Anschließend lässt sich das gewünschte Beschlagsteil mit der Mauerplatte verschrauben oder verschweißen.

PM 1 ist Bestandteil des umfangreichen Beschlagssortiments von Hörmann

Bei jedem bereits vorhandenen oder auch neu geplanten Drehtor finden sich individuelle Einbausituationen. Für fast alle dabei auftauchenden Probleme bietet Hörmann mit einer Vielzahl von Beschlägen für den Drehtorantrieb RotaMatic Lösungen an – und das mit höchsten Ansprüchen an Materialqualität und Verarbeitung. Ziel ist die hohe Langlebigkeit und Verschleißfestigkeit der Bauteile, verbunden mit einem beispielhaften Korrosionsschutz. Das führt schließlich zu einer dauerhaften und einwandfreien Funktion des RotaMatic Antriebes.

Beschläge Stahl verzinkt für Hörmann Drehtorantriebe:

• Hörmann Verlängerungsplatte VP 1, Stahl verzinkt, für RotaMatic
• Hörmann Pfeiler-Eckwinkel PE 1, Stahl verzinkt, für RotaMatic
• Hörmann Pfeiler-Konterplatte PK 1, Stahl verzinkt, für RotaMatic
• Hörmann Pfeiler-Laschenwinkel, Stahl verzinkt, für RotaMatic
• Hörmann Standard Beschlags-Set, Stahl verzinkt, für RotaMatic
• Hörmann Beschlags-Set für steigende Bänder, Stahl verzinkt, für RotaMatic

EAN: 4042533459555
