Hörmann Ersatz-Hebelarm Inkl. Adapterplatte, BRH 2000 Mm

Beschreibung zu Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2000 mm

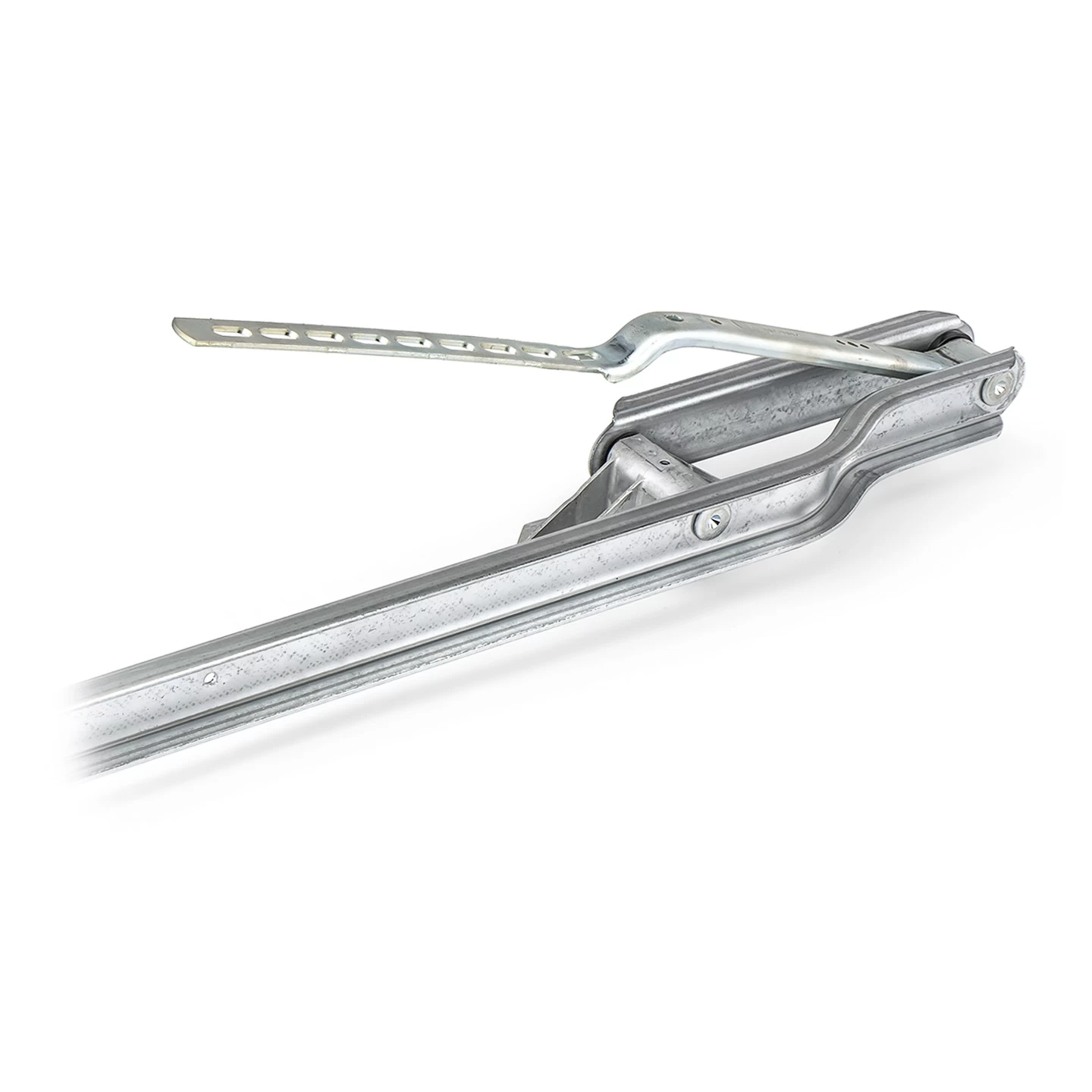

Der Hörmann Ersatz-Hebelarm inkl. Adapterplatine, BRH 2000 mm ist ein Ersatzteil, das speziell an N80 oder EcoStar Schwingtore mit einer Torhöhe von 2000 mm passt. Dank der mitgelieferten Adapterplatte eignet es sich zudem für ältere Tore mit Seriennummern bis 98365. Bei dem Hebelarm handelt es sich um das zentrale Bauteil für den Mechanismus zum Ausschwingen des Torblatts. Ein Defekt dieses Teils würde daher meist zu einem Komplettausfall führen, der sich aber durch den Ersatzarm hier beheben lässt.

Lieferumfang

• 1 x Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2000 mm

Hinweise: Der Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2000 mm ist jeweils für die, vom Innenraum her betrachtet, rechte sowie linke Seite erhältlich. Bitte wählen Sie die gewünschte Seite dem defekten Bauteil entsprechend aus.

Die Länge des Hebelarms ist strikt von der Torhöhe und dem daraus resultierenden X-Maß (Abstand Drehpunkt Hebelarm zu Angriffspunkt an Torblatt) abhängig. Somit ist der Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2000 mm nur für Tore mit 2000 mm Torhöhe zugelassen. Für niedrigere Tore mit 1920 mm Höhe wird z. B. alternativ der Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 1920 mm angeboten.

Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2000 mm als Ersatzteil

Sogenannte Berry-Schwingtore sind Garagentore, deren großes einteiliges Torblatt über einen Schwing-Mechanismus unter die Decke gefahren wird. Hierfür sind die Oberkanten des Tores über Laufrollen in den Torrahmen eingehängt. Die Unterkanten sind wiederum mit einem beweglichen Hebelarm verbunden, welcher an einem Lagerbock auf etwa der halben Torhöhe eingehängt ist. Diese Baugruppe ist wie z. B. der Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2000 mm nun auch als Ersatzteil erhältlich.

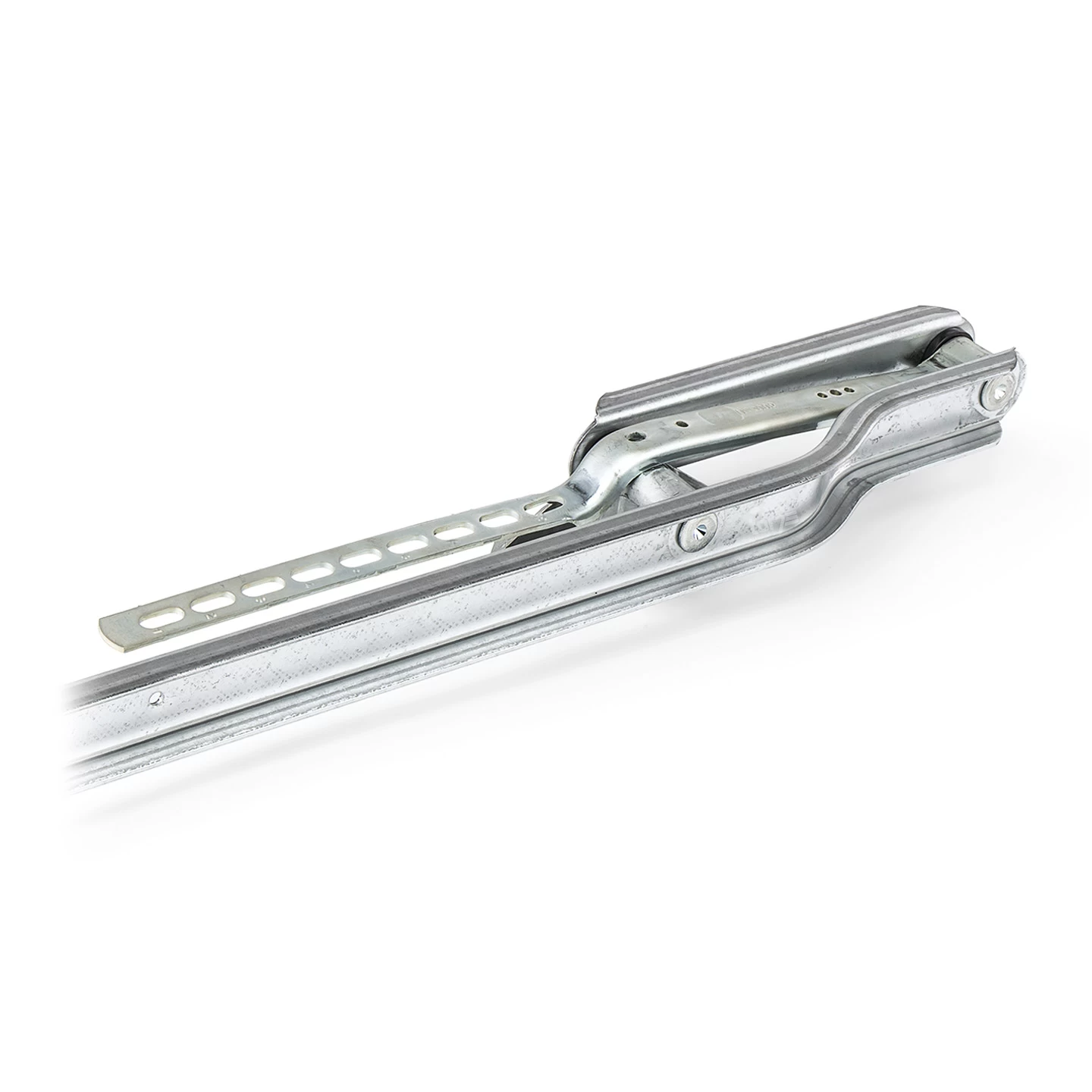

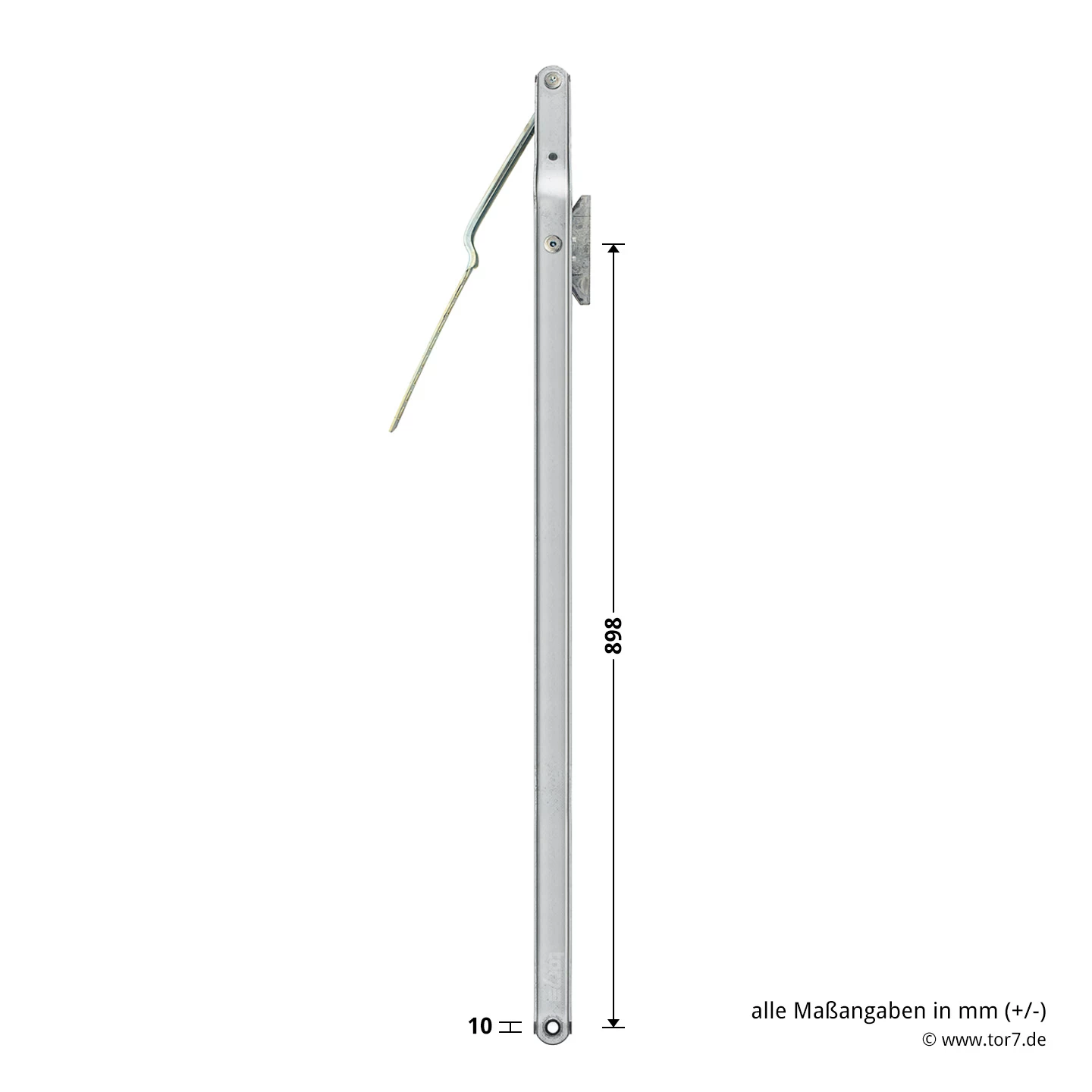

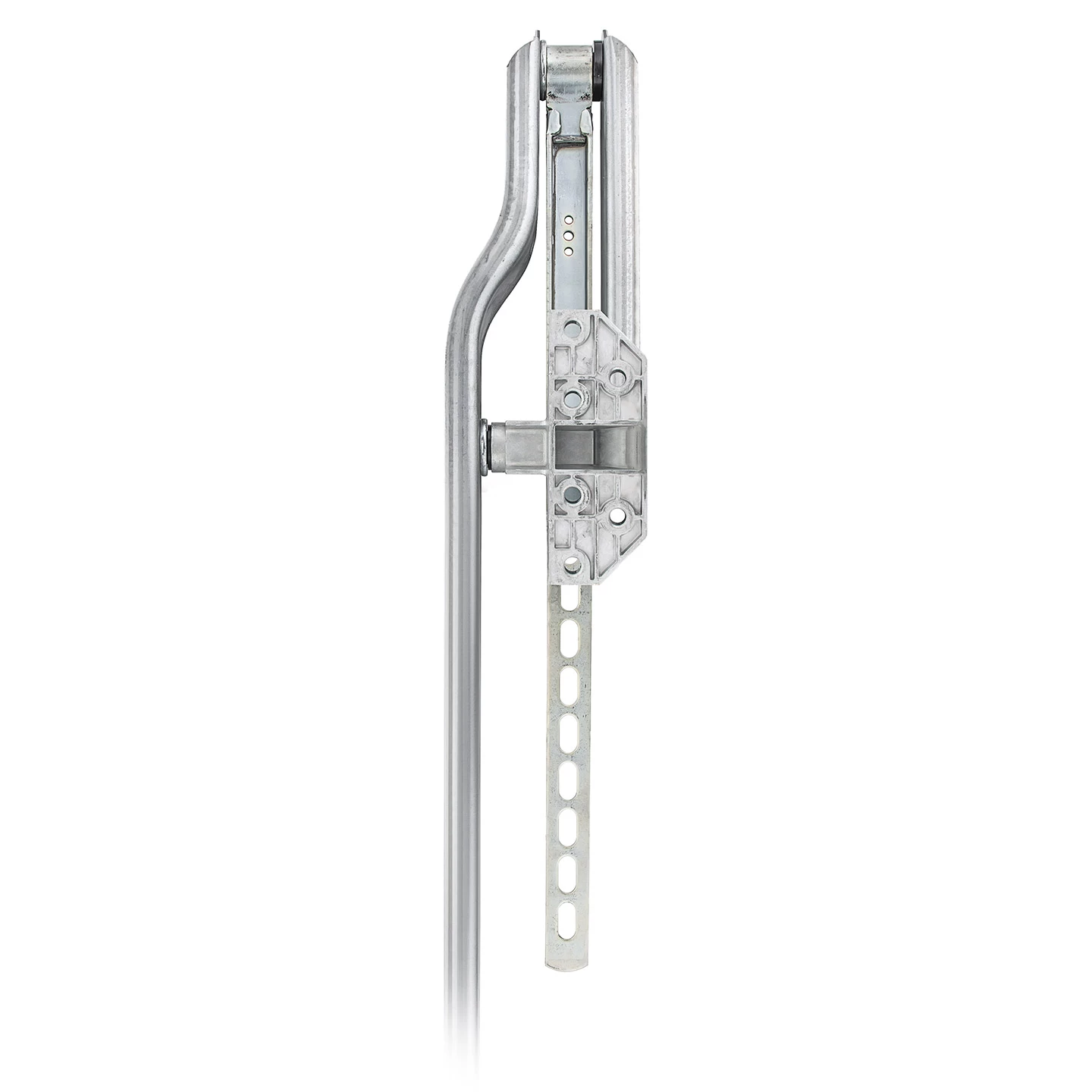

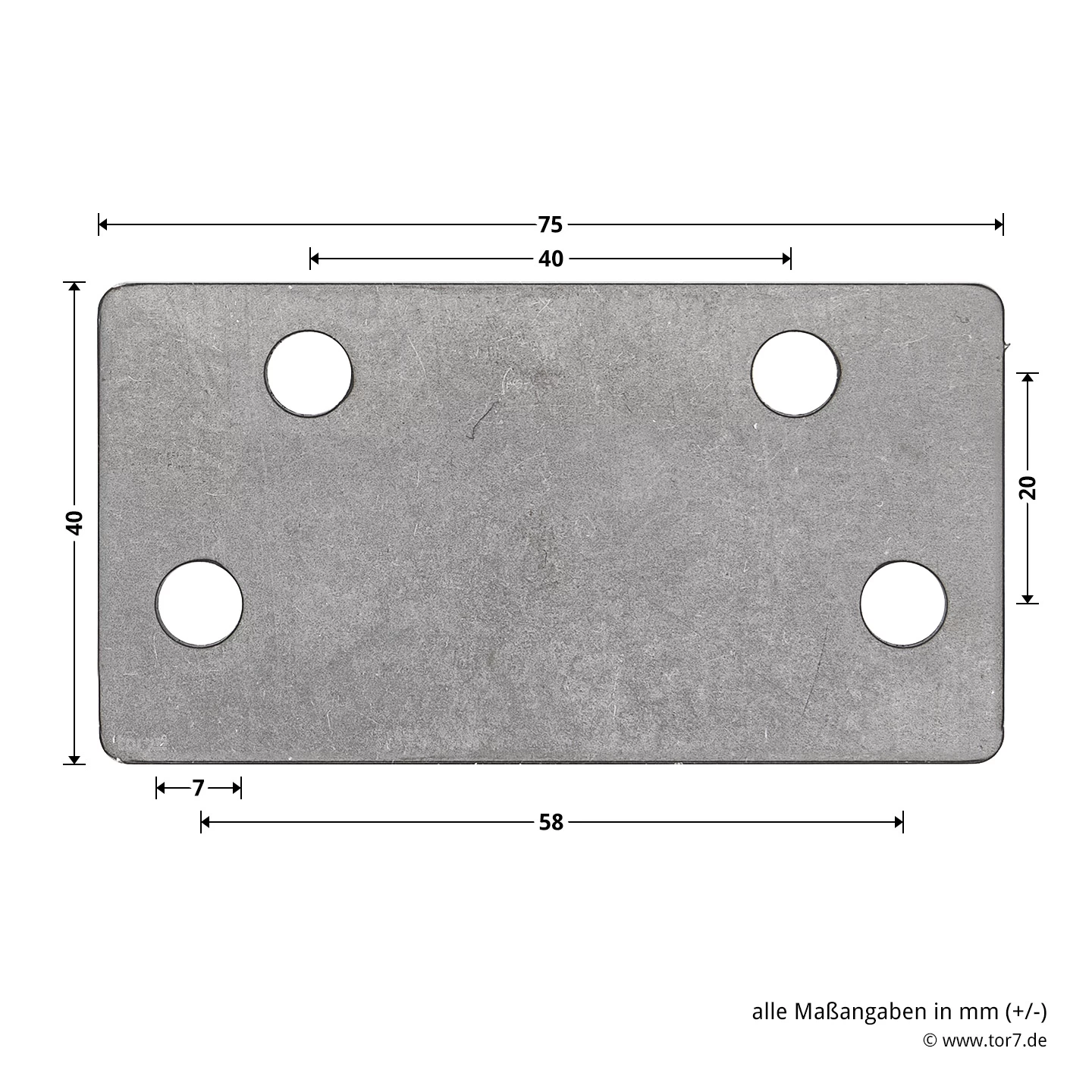

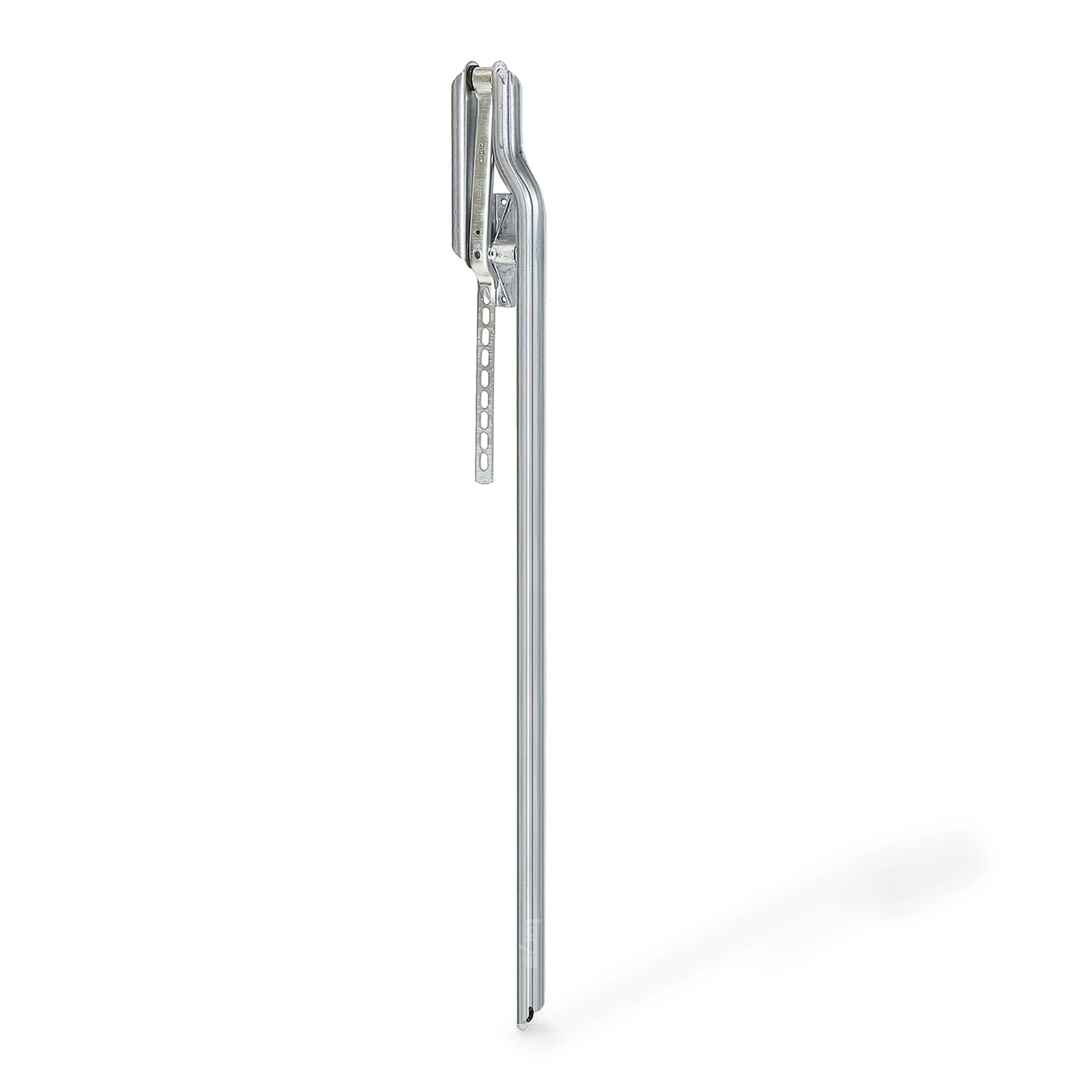

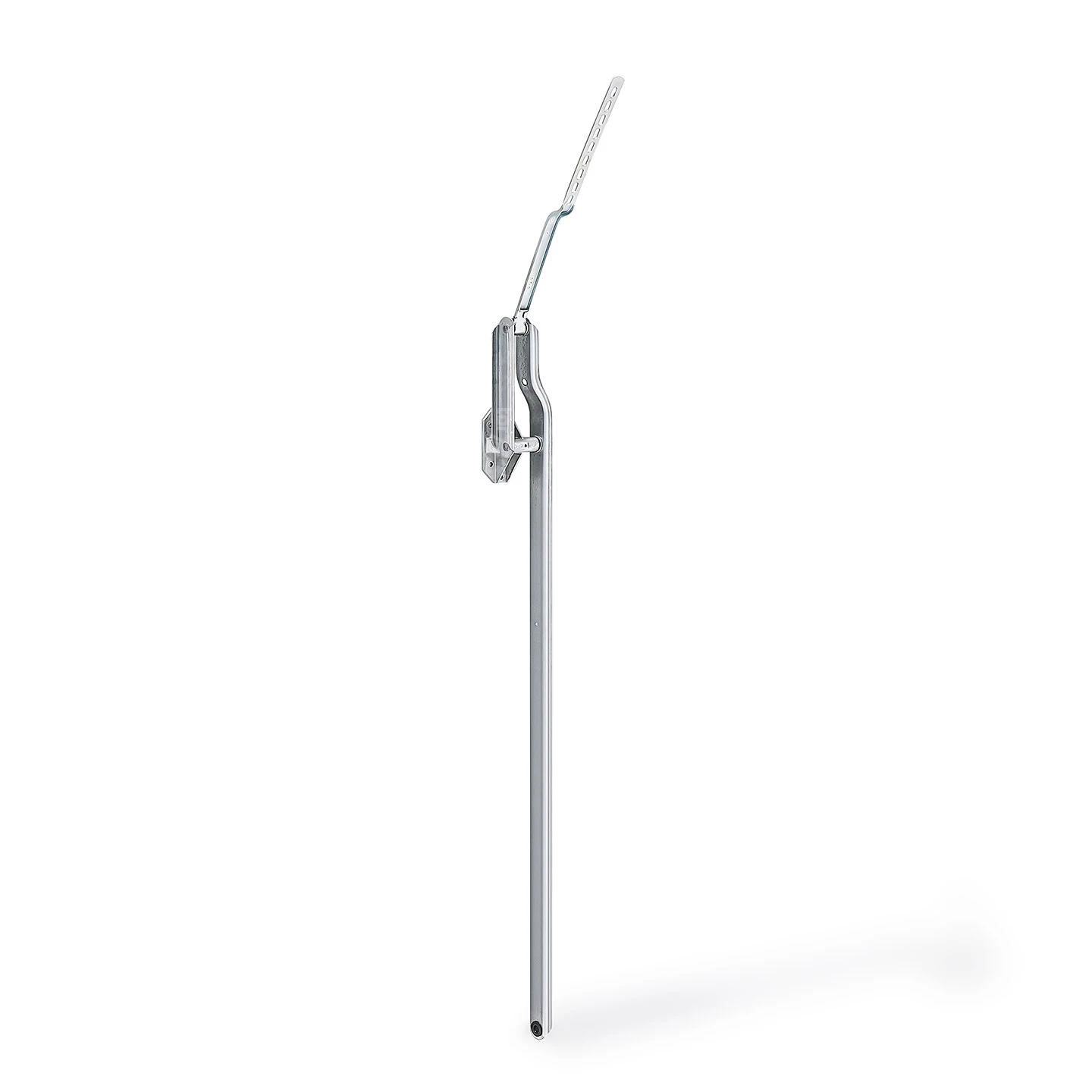

Die Hebelarm-Baugruppe besteht aus dem Hebelarm selbst, dem Lagerbock, worin dieser eingehängt ist sowie einer Halterung für die Federpakete. Dieses Federaufnahmeband ist immer am kurzen Ende des Arms angebracht. Weiterhin wird auch eine Adapterplatte mitgeliefert, die beim Einbau an älteren Toren (bis Serien-Nr. 98365) gebraucht wird. Die Länge des längeren Endes (X-Maß), welches am Torblatt eingreift, ist abhängig von der Torhöhe (X-Maß = BRH/2 – 102 mm). Somit ergibts sich für den Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2000 mm ein X-Maß von 898 mm.

Technische Daten

• für Hörmann N80-, EcoStar- oder Schlupftür-Schwingtore
• X-Maß = 898 mm für Tore mit BRH 2000 mm
• optional als Variante links oder rechts

Varianten:
1049502 (4005954845550) |
1049702 (4005954845598)
