Hörmann Entlastungsrolle Für Kupplung 400 Mm, M12, DIN Links, Zwischenliegend

Beschreibung zu Hörmann Entlastungsrolle für Kupplung 400 mm, M12, DIN links, zwischenliegend

Die Hörmann Entlastungsrolle 400 mm, M12, DIN links, zwischenliegend kommt bei vielen Hörmann Industrie-Falttoren zum Einsatz. Sie ist bei diesen ein Teil der am Sturz befindlichen Toraufhängung, über welche die einzelnen Torglieder mit Hilfe der Rollen eingehängt sind. Da die Rollen das Gewicht des gesamten Torblatts tragen, sollten sie sich immer im einwandfreien Zustand befinden. Kommt es bei einer dieser zu einem Defekt, so wird ein möglichst zeitnaher Austausch empfohlen.

Lieferumfang

Hörmann Entlastungsrolle 400 mm, M12, DIN links, zwischenliegend inkl.

• 1 x Entlastungsrolle M18 x 400 mm, oben M12
• 2 x Einfachbandteil, zwischenliegend

Hinweis: Die Hörmann Entlastungsrolle 400 mm, M12, DIN links, zwischenliegend ist in ihrer Zusammenstellung nur für links angeschlagene 4-gliedriege Falttore (0:4-Konfiguration) geeignet. Dasselbe Teil wird als Hörmann Entlastungsrolle 400 mm, M12, DIN rechts, zwischenliegend auch für rechte Tore angeboten.

Hörmann Entlastungsrolle 400 mm, M12, DIN links, zwischenliegend für Falttore

Falttore sind Industrietore, deren mehrgliedrige Torblätter über einen Mechanismus zu den Seiten zusammengefaltet werden. Hierfür sind die einzelnen Torglieder, die Torflügel, an einem Torrahmen am Sturz aufgehängt. Der Rahmen besteht aus einem 80 x 80 mm Rahmenprofil und einer daran befestigten Laufschiene. Diese wird auch als Rollenband bezeichnet, da sich innerhalb von diesem die Laufrollen der Torglieder befinden. Die eigentliche Aufhängung erfolgt also über die Laufrollen, die sich je nach Torkonfiguration und Art der Torbänder unterscheiden. Bei einer 0:4-Konfiguration wird so z. B. die Hörmann Entlastungsrolle 400 mm, M12, DIN links, zwischenliegend eingebaut.

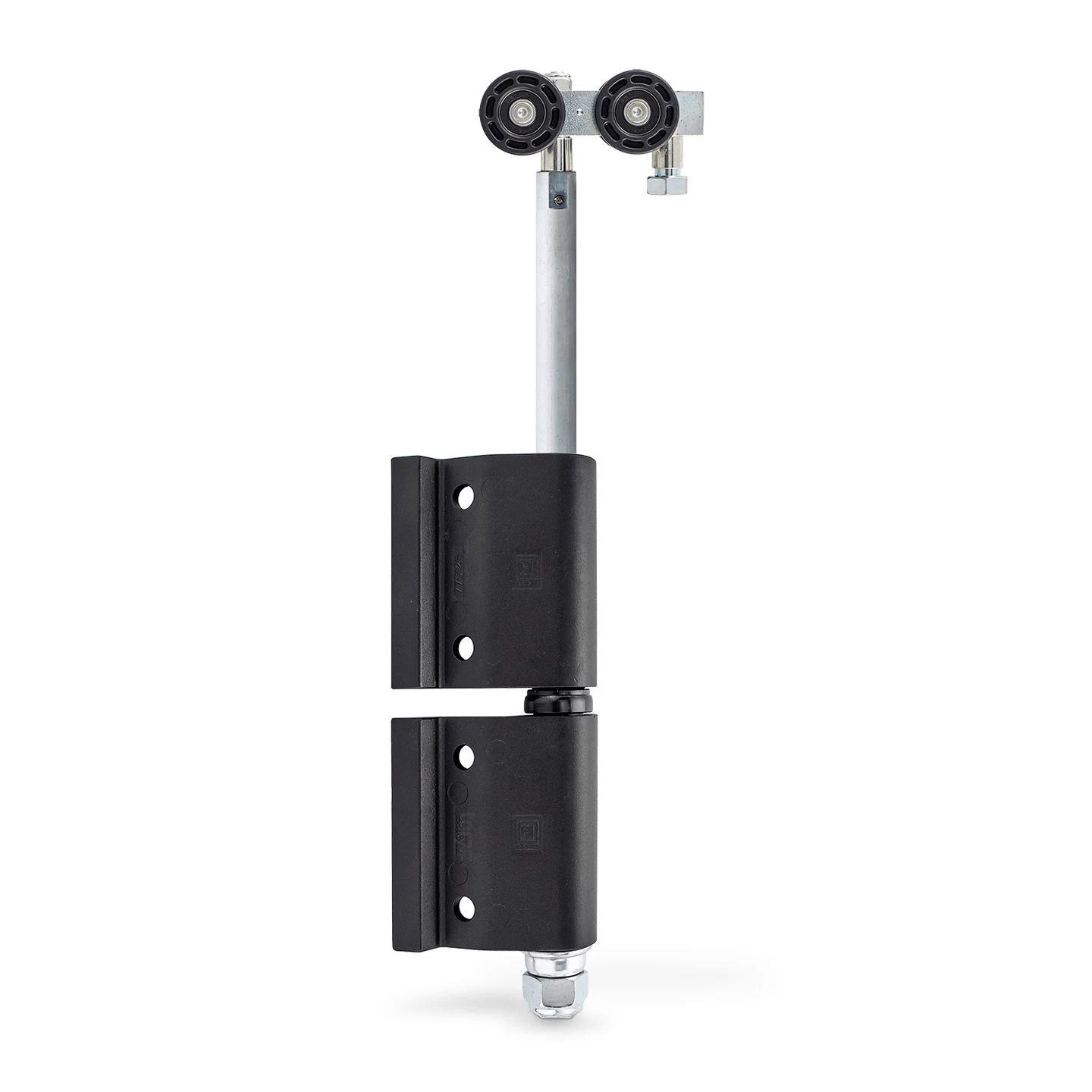

Die hier vorliegende Laufrolle besteht aus den eigentlichen Laufrollen, einem stabförmigen Rollenhalter und zwei Bandteilen. Bei den Laufrollen sind Kugellager eingebaut, die für einen leichten Lauf der Torglieder sorgen. Die Enden des 400 mm langen Rollenhalters sind mit Schraubgewinden versehen, davon eines mit M18 unten und eines mit M12 zur Befestigung der Laufrolle oben. Weiterhin kommen bei der Hörmann Entlastungsrolle 400 mm, M12, DIN links, zwischenliegend, entsprechend die zwischenliegenden Bandteile zum Einsatz. Diese sind hier so ausgerichtet, dass die Rolle am äußersten Flügel des 0:4er-Torblatts angebracht werden kann.

Technische Daten

• für FSN-, FAW-, FPU- oder FMI-Falttore mit 0:4-Konfiguration
• nur für DIN-links angeschlagene Torblätter
• Rollenhalter: 400 mm lang, unten M18-Gewinde, oben M12-Gewinde
• Bandteile: zwischenliegend

EAN: 4042533787146
