Hörmann Endschaltereinheit Induktiv STA 220

Beschreibung zu Hörmann Endschaltereinheit induktiv STA 220

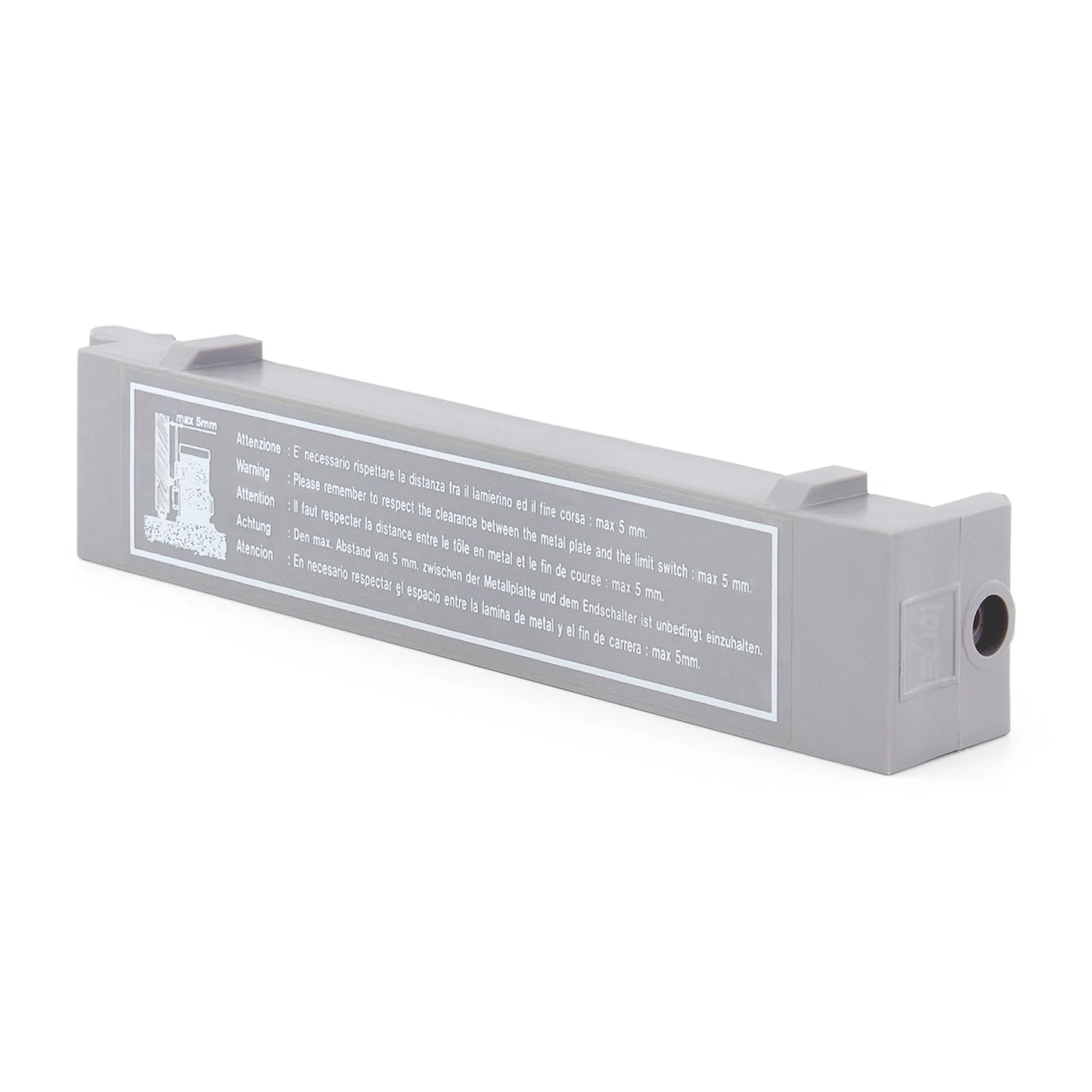

Die auf dieser Seite erhältliche Endschaltereinheit ist als Ersatzteil für Hörmann STA 220 Schiebetorantriebe vorgesehen. Das Bauteil dient zur Erfassung der Torendlagen Tor-Auf und Tor-Zu und sorgt dafür, dass der Antrieb sich bei Erreichen jener Endlagen zuverlässig abschaltet. Es handelt sich dabei um einen berührungslosen, induktiven Näherungsschalter, der auf am Torflügel montierte Feinbleche reagiert. Fällt dieser Endschalter durch einen technischen Defekt aus, so sollte dieser, um weitere Schäden an Tor und Antrieb zu vermeiden, möglichst bald ersetzt werden.

Lieferumfang

• 1 x Hörmann Endschaltereinheit induktiv STA 220

Hinweis: Für die korrekte Funktion des induktiven Endschalters ist ein am Torflügel montiertes Endschalterblech STA 220 erforderlich, das nicht im Lieferumfang enthalten ist. Die Bleche sowie die Befestigung Endschalterblech STA 220 sind bei Bedarf separat im tor7-Shop bestellbar.

Ein Schiebetorantrieb muss während des Betriebs erkennen, wann das Tor vollständig geöffnet oder auch komplett geschlossen ist. Andernfalls würde der Motor so lange laufen, bis das Tor auf einen mechanischen Anschlag trifft und so die Kraftbegrenzung auslöst, oder wenn kein Anschlag vorhanden ist, sich das Tor aus dessen Verankerung löst. Um die damit verbundenen Schäden zu vermeiden, sind Hörmann Schiebetorantriebe mit einem sogenannten Endschalter ausgestattet, der den Antrieb bei Erreichen der Endlagen ausschaltet. Es kommen dabei mechanische, magnetische und auch induktive Endschalter zum Einsatz. Beim STA 220 Antrieb ist hier eine berührungslos arbeitende Endschaltereinheit induktiv STA 220 eingebaut.

Der darin eingebaute induktive Näherungsschalter arbeitet ähnlich wie ein Metalldetektor. Hierfür wird in unmittelbarer Umgebung (wenige cm) des im Schalter eingebauten Oszillators ein elektromagnetisches Feld aufgebaut. Wird dieses EM-Feld durch ein sich in dessen Nähe befindliches metallisches Objekt gestört, so löst der induktive Schalter aus. Damit ein solcher Näherungsschalter auch als Endschalter funktioniert, sind daher zwei am Schiebetor montierte Feinbleche erforderlich, die während des Torlaufs mitfahren. Diese werden so an den Zahnstangen montiert, dass sie sich auf bis unter 5 mm an die Endschaltereinheit STA 220 annähern können. Fährt eines dieser Bleche also vor die Endschaltereinheit, so löst diese aus und das Tor wird angehalten. Die Positionen, wo die Endschalterbleche montiert sind, entsprechen daher immer den Endlagen Tor-Auf und Tor-Zu.

Kommt es an der Endschaltereinheit zu einem technischen Defekt, so werden die Endlagen nicht mehr richtig von der Antriebssteuerung erkannt. Ein solcher Schaden lässt sich ganz leicht daran feststellen, dass das Tor permanent auch über die Position der am Torflügel montierten Endschalterbleche hinaus fährt. Stoppt der Antrieb dabei nur noch, weil das Tor am mechanischen Anschlag anschlägt und so wie bei einem Hindernis die Kraftbegrenzung auslöst, so kann dies mittelfristig zu weiteren Schäden an Tor und Antrieb führen. Daher sollte ein defekter Endschalter möglichst bald durch ein passendes Ersatzteil ausgetauscht werden. Für den STA 220 Torantrieb wird dazu passend die hier erhältliche Endschaltereinheit induktiv STA 220 angeboten.

Endschaltereinheit induktiv STA 220 als Ersatzteil

Da bei Hörmann Torantrieben ganz unterschiedliche, also mechanische, magnetische oder induktive Endschalter zum Einsatz kommen, ist es nicht möglich, einen defekten Endschalter durch ein Bauteil eines anderen Antriebs zu ersetzen. Somit ist die Endschaltereinheit induktiv STA 220 auch nur zum gleichnamigen Schiebetorantrieb STA 220 kompatibel. Sie ist als induktiver Näherungsschalter nicht als Ersatz für die magnetischen Endschalter in den Antrieben STA 90, 180 und 400 geeignet. Für besagte Antriebsmodelle werden daher andere dazu passende Endschaltereinheiten angeboten. Andersherum muss ein defekter Endschalter am STA 220 Antrieb auch genau durch das hier angebotene Ersatzteil ersetzt werden, da die magnetischen Schalter anderer Torantriebe hier nicht funktionieren.

Viele Hörmann Bauteile kommen immer nur in einem spezifischen Antriebsmodell zum Einsatz. Sie sind somit optimal auf jenes Modell abgestimmt. Dies gilt auch für die Endschaltereinheit induktiv STA 220, die zusammen mit dem Schiebetorantrieb entwickelt wurde. Bei dem hier angebotenen Ersatzteil handelt es sich also um das gleiche Bauteil, wie es auch zuvor im Antrieb mitgeliefert wurde. Wird ein solches Teil genau durch ein gleiches Ersatzteil ersetzt, so ist dessen Funktionalität garantiert. Dies trifft jedoch nur auf Originalteile vom Hersteller, nicht jedoch auf Fremdteile zu. Solche Nachbauten können sich in deren Eigenschaften deutlich vom Original unterscheiden. Ein nachgebauter Endschalter könnte so am STA 220 unter Umständen einfach gar nicht funktionieren. Um den Erfolg einer Reparatur sicherzustellen, empfehlen wir daher, nur auf Original-Ersatzteile vom Hersteller zurückzugreifen.

EAN: 4042533551822
