Hörmann Codetaster CTV 3

Beschreibung zu Hörmann Codetaster CTV 3

Der CTV 3 ist ein robuster Codetaster der Firma Hörmann. Mit ihm können Sie bis zu 2 Garagentore, elektrische Türöffner oder Hoftore und eine Beleuchtungsanlage oder Klingel ansteuern. Die Bedienung ist einfach. Über die Eingabeeinheit tippen Sie einen programmierten Code ein. Ist er korrekt, löst ein Impuls den Motorantrieb des Garagentors oder den Türöffner aus. Mit der Klingel/Licht-Taste kann eine Klingel bedient oder ein 3-Minuten-Licht ausgelöst werden.

Lieferumfang

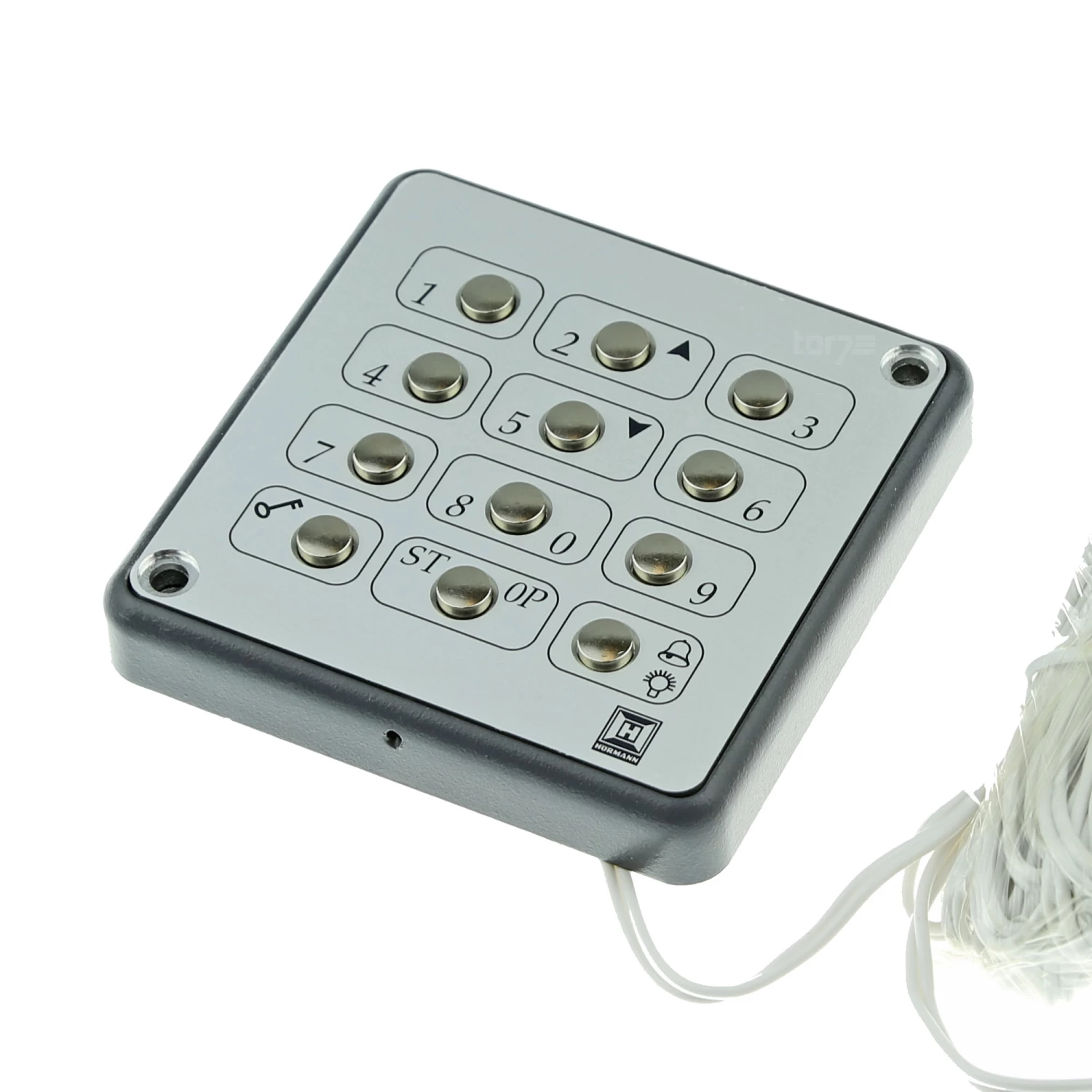

• Tastatur Vandalismus-geschützt (Hörmann Eingabeeinheit für Codetaster CTV 1 und CTV 3)

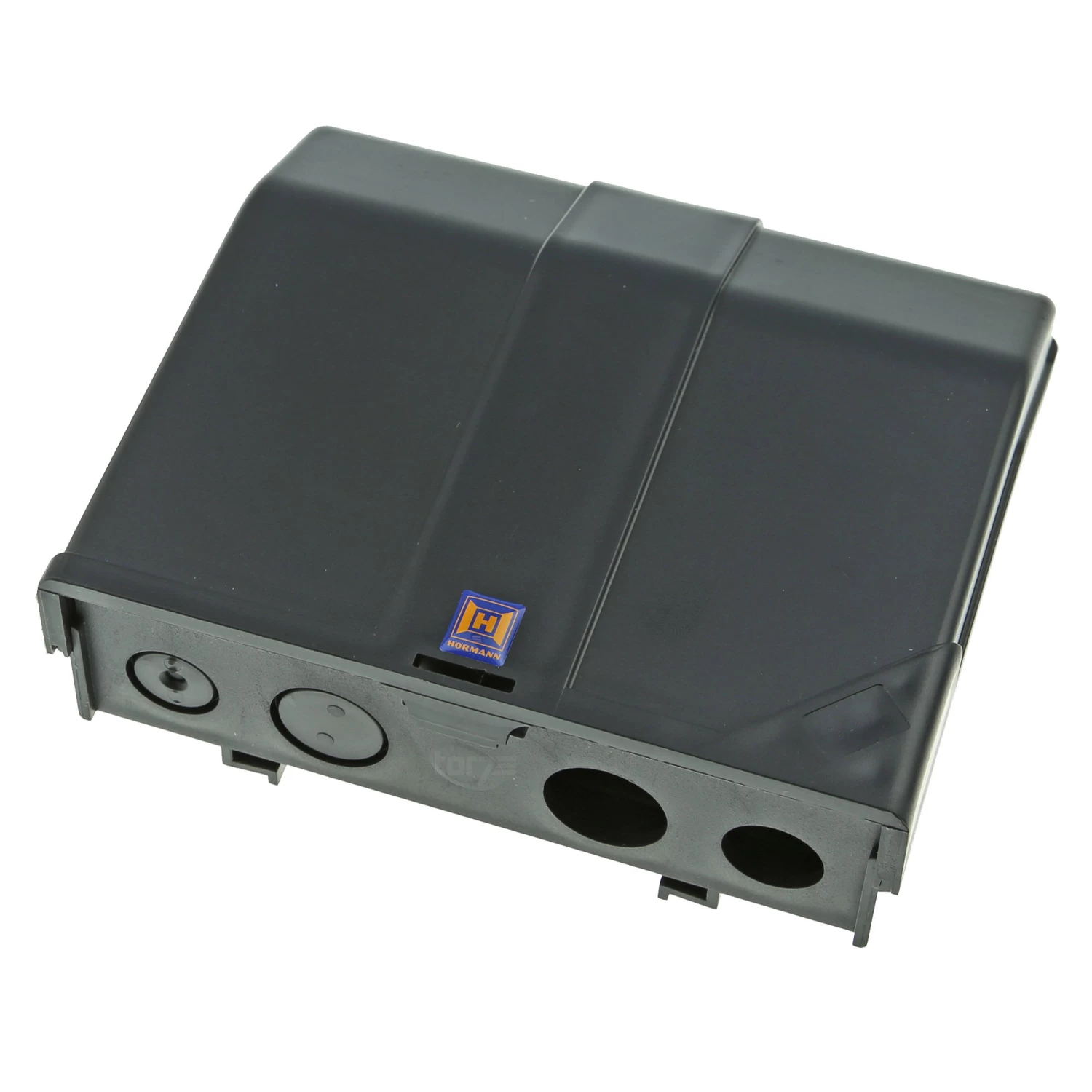

• Steuergerät für 24 oder 230V (Hörmann Auswerteeinheit für Codetaster CTR 3b und CTV 3)
• Verbindungsleitung Auswerteeinheit-Tastatur 5 m
• Anleitung

Ist der Codetaster an einem Hörmann Supramatic 1 angeschlossen, kann man sogar die Befehle Auf und Zu mit den dafür vorgesehenen Tasten separat ansteuern. Beim SupraMatic 2 und 3 ist dafür noch der Kauf einer Hörmann Universaladapterplatine UAP 1 notwendig. Die robuste Metalloberfläche schützt das Innenleben des Tasters zuverlässig vor Vandalismus, Staub und Wasser. Insgesamt sind 12 Knöpfe vorhanden. Die Ziffern 0-9 dienen der Codeeingabe, die restlichen zwei Knöpfe der Codebestätigung und Programmierung. Die Bedienung wird ausführlich in der mitgelieferten Bedienungsanleitung erklärt.

Technische Daten

• 3 Relaisausgänge
• für 2 Tore oder Türen (auch für Fremdantriebe geeignet)
• für 3-Minuten-Licht oder Klingel
• richtungsbezogene Fahrbefehle am SupraMatic 1 möglich
• (bei SupraMatic 2 und 3 nur in Verbindung mit einer Universaladapterplatine UAP 1)
• Impulssteuerung
• ohne Zuleitung
• Tastatur Vandalismus-geschützt
• Anschlussspannung: wahlweise 230 V AC oder 24 V AC/DC
• bei 230 V AC Anschlussleitung ZL 1 oder ZLE 1 verwenden
• bei 24 V AC/DC und für die Impulsgabe an den Antrieb Hörmann Anschlussleitung ASL 2, ASL 10 oder ASL 50 verwenden
• (auf Anfrage erhältlich)
• Schaltleistung max.: 30 V DC / 2,5 A (ohmsche Last), 230 V AC / 500 W (ohmsche Last)
• Schutzart: IP 54
• Temperaturbereich: -20 °C bis +60 °C
• Maße Eingabeeinheit (B x H x T):  75 x 75 x 13 mm
• Maße Auswerteeinheit (B x H x T): 140 x 130 x 50 mm

Neben der Bedienungsanleitung sind im Gesamtpaket ein Steuer- und ein Eingabegerät vorhanden, sowie eine 5 m lange Zuleitung von der Tastatur zum Steuergerät, die auf bis zu 20 m verlängert werden kann. Die anderen Zuleitungen gehören nicht zum Lieferumfang, sie können Sie aber gesondert bei Hörmann erwerben. Das betrifft die Hörmann Anschlussleitung ZL 1 oder die Hörmann Anschlussleitung ZLE 1 für die 230 V Versorgung der Auswerteeinheit oder die Anschlussleitung ASL bei 24 V. Die ASL kann man auf Anfrage bei uns bestellen in den Längen 2 m, 10 m oder 50 m (auf Rolle). Die robuste Tastatur ist modern gestaltet und lediglich 75 x 75 x 13 mm groß. Der CTV3 kann alle Hörmann-Antriebe, Antriebe anderer Hersteller oder elektrische Türöffner steuern.

Das Steuergerät hat eine Breite von 140 mm und eine Höhe von 130 mm und sollte immer im geschützen Innenbereich montiert werden. Die Eingabeeinheit ist kleiner und unauffällig. Ihre Breite beträgt wie ihre Höhe 75 mm. Die Montagetiefe ist 13 mm. Mit der geringen Größe und den edlen Metalloberflächen strahlt der CTV3 neben solider Kompaktheit auch Eleganz aus. Selbst grobe mechanische Einwirkungen wie Schläge oder Tritte beeinträchtigen seine Funktion in keiner Weise. Er ist besonders für den Außeneinsatz geeignet.

Maße Steuergerät:

• Breite: 140 mm
• Höhe: 130 mm
• Tiefe: 50 mm

Maße Tastatur:

• Breite: 75 mm
• Höhe: 75 mm
• Tiefe: 13 mm

Der CTV3 ist in ausreichender Stückzahl auf Lager und schnell lieferbar. Eine leicht verständliche Bedienungsanleitung erleichtert den problemlosen Einbau. Übrigens steht Liebhabern einer beleuchteten Tastatur der funktionsgleiche Hörmann Codetaster CTR 3b bei uns zur Verfügung. Ebenso der funktionsähnliche Hörmann Codetaster CTR 3d mit klappbarer Blende.

EAN: 4042533518818
