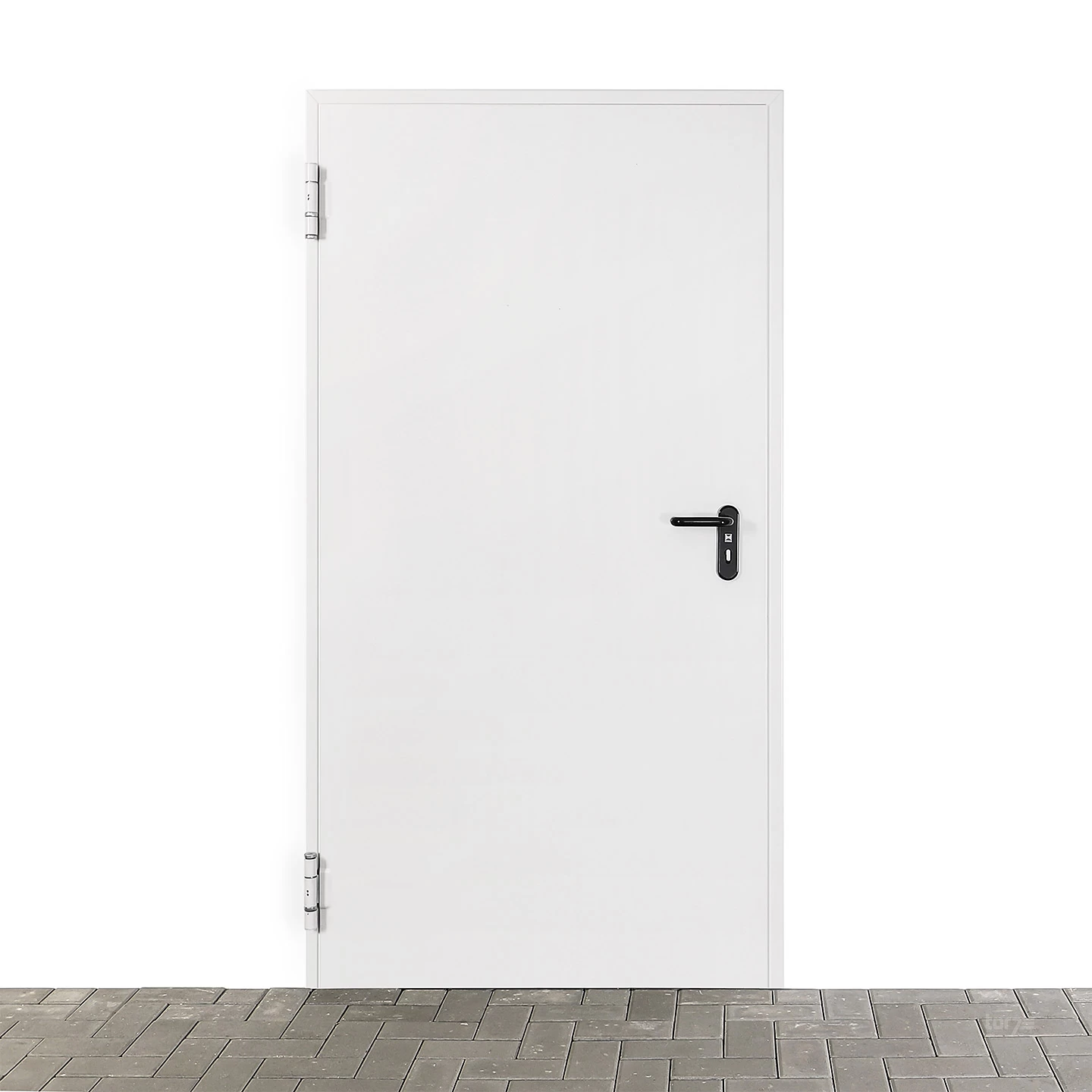

Hörmann Brandschutztür T30 H3-1 OD

Beschreibung zu Hörmann Brandschutztür T30 H3-1 OD

Die Hörmann Feuerschutztür H3-1 OD mit der Feuerwiderstandsklasse T30 ist eine hochwertige und robuste Stahltür mit einem 65 mm starkem Türblatt, die im Innenbereich in Wandaufbauten aus Mauerwerk (mind. 115 mm), Beton (mind. 100 mm) oder Porenbeton (mind. 150 mm) zulassungskonform montiert werden kann. Die Universal-Eckzarge wird bequem mit Diagonalbefestigung montiert und ermöglicht so einen geringeren Montageaufwand im Vergleich zur herkömmlichen Ankerlaschenbefestigung. Eine vollflächig verklebte Verbundkonstruktion im Türblatt und der Falz ermöglicht eine besonders hohe Stabilität und Flügelsteifigkeit. Für eine ausreichende Grundsicherheit sorgen das eingebaute, PZ-gelochte Einsteckschloss, welches bauseits mit einem Profilzylinder ausgestattet werden kann und die Stahl-Sicherungsbolzen auf der Bandseite. Im Lieferumfang ist neben der Hörmann Feuerschutz-Drückergarnitur, Kunststoff schwarz, U-Form, auch die passende Feuerschutzdichtung für OD-Stahltüren enthalten.

Lieferumfang

• Hörmann Feuerschutztür T30 H3-1 OD mit Universal-Eckzarge
• Hörmann Feuerschutz-Rundgriff-Drückergarnitur, schwarz mit Kurzschild
• Hörmann Zargendichtung
• Montageanleitung

HINWEIS: Bei den hier angebotenen Stahltüren handelt es sich um Lagerware. Änderungen sind daher nicht möglich. Wünschen Sie eine abweichende Türausstattung, wie beispielsweise andere Zargenausführungen, rauchdichte Ausführung, Einbruchhemmung RC2/RC3, Türabschlüsse, Außenanwendung, Panikschlösser, Elektroausstattung, Verglasungen, etc., unterbreiten wir Ihnen gerne ein individuelles Angebot.

Die Vorteile der Hörmann Stahltüren OD

Hörmann Stahltüren weisen im Vergleich zum Einstiegsmodell Hörmann H8-5 oder älteren Baureihen wesentliche Produktvorteile auf. Hierzu zählt die hochwertige Ansicht, die durch eine vollflächig verklebte Verbundkonstruktion erreicht wird und einen zimmertürähnlichen Charakter schafft. Das 65 mm starke Türblatt wirkt dadurch optisch nicht nur besonders wertig, sondern ermöglicht zusätzlich eine hohe Flügelsteifigkeit und besonders hohe Stabilität. In Kombination mit der neuen Hörmann Universal-Eckzarge erhalten Sie ein praxistaugliches Funktionsprodukt für den zulassungskonformen Einsatz in nahezu allen privaten oder gewerblichen Bereichen. Die neue Zargenausführung lässt sich durch die Diagonalbefestigung zudem besonders einfach, sowie zeitsparend montieren und erlaubt durch die verdeckte Befestigung die Montage in Sichtmauerwerk oder Sichtbeton. Weitere Produktvorteile sind:

• serienmäßig hochwertiges Einsteckschloss mit Wechsel und PZ-Lochung
• formschöne Feuerschutz-Drückergarnitur, schwarz, Typ D-110
• wartungsfreundliche, kugelgelagerte Bandgarnituren
• stabile Sicherungsbolzen für mehr Stabilität auf der Bandseite
• vorbereitet für sämtliche Hörmann-Türabschlussvarianten



Bestellmaßermittlung für die Hörmann Feuerschutztür T30 H3-1 OD

Um einen zulassungskonformen Einbau zu garantieren sollte die Bestellmaßermittlung mit Sorgfalt erfolgen. Die Angabe des Bestellmaßes erfolgt hierbei immer als Baurichtmaß. Da dieses Maß schwer zu messen ist, wird einfach vom vorhandenen Öffnungsmaß, in die das Element montiert werden soll, in der Breite eine Einbauluft von 10 mm und in der Höhe 5 mm abgezogen. Das ermittelte Maß gibt das Bestellmaß / Baurichtmaß an. Zur Nutzung von Normgrößen kann die Einbauluft leicht abweichen, darf aber umlaufend 20 mm nicht überschreiten.



Verfügbare Bestellgrößen (Breite x Höhe)

Zur schnellen Verfügbarkeit werden Hörmann Feuerschutztüren H3-1 OD in gängigen Bestellgrößen lagernd bevorratet. Unter Beachtung der aktuellen Dispositionszeit können diese kurzfristig geliefert oder alternativ abgeholt werden.

• Hörmann Feuerschutztür T30 H3-1 OD 875 x 2000 mm, DIN rechts oder links
• Hörmann Feuerschutztür T30 H3-1 OD 875 x 2125 mm, DIN rechts oder links
• Hörmann Feuerschutztür T30 H3-1 OD 1000 x 2000 mm, DIN rechts oder links
• Hörmann Feuerschutztür T30 H3-1 OD 1000 x 2125 mm, DIN rechts oder links
• Hörmann Feuerschutztür T30 H3-1 OD 1125 x 2000 mm, DIN rechts oder links
• Hörmann Feuerschutztür T30 H3-1 OD 1125 x 2125 mm, DIN rechts oder links
• Hörmann Feuerschutztür T30 H3-1 OD 1250 x 2000 mm, DIN rechts oder links
• Hörmann Feuerschutztür T30 H3-1 OD 1250 x 2125 mm, DIN rechts oder links
• Hörmann Feuerschutztür T30 H3-1 OD 1250 x 2250 mm, DIN rechts oder links

Technische Daten

Hörmann Stahltüren der OD-Serie überzeugen durch herausragende Leistungseigenschaften und einem innovativen Konstruktionsaufbau. In der nachfolgenden Tabelle sind die wesentlichen Produktmerkmale übersichtlich zusammengefasst. Beachten Sie hierbei, dass die angegebenen Wärme- und Schallschutzwerte nur mit einem entsprechenden Türabschluss erreicht werden können. Dieser kann jederzeit nachgerüstet oder optional mit verlängerter Lieferzeit bereits ab Werk vormontiert geliefert werden.

Türtyp	Hörmann Feuerschutztür H3-1 OD
Feuerwiderstand	T30
Rauchschutz	Nein
Einbaulage	Innenbereich
Zulassungsnummer	Z-6.20-2203
Material	Stahlblech, verzinkt
Türblatt	doppelwandig, vollflächig verklebt, 65 mm stark, Blechdicke 1,0 mm
Falzausführung	Dünnfalz, 3-seitig gefalzt
Zarge	Universal-Eckzarge, Diagonalbefestigung, für Mauerwerk / Beton / Porenbeton, Blechstärke 2 mm
Bodeneinstand	kein Bodeneinstand
Oberfläche Türblatt und Zarge	verzinkt, grundiert (pulverbeschichtet) in Grauweiß, ähnlich RAL 9002
Schlossausführung	Einsteckschloss mit Wechsel PZ-gelocht, DIN 18250 Klasse 5
Drückerausführung	Drückergarnitur Typ D-110, mit Kurzschild, Kunststoff schwarz, U-Form, mit Stahlkern, für Profilzylinder und Buntbartschlüssel, lose beigelegt

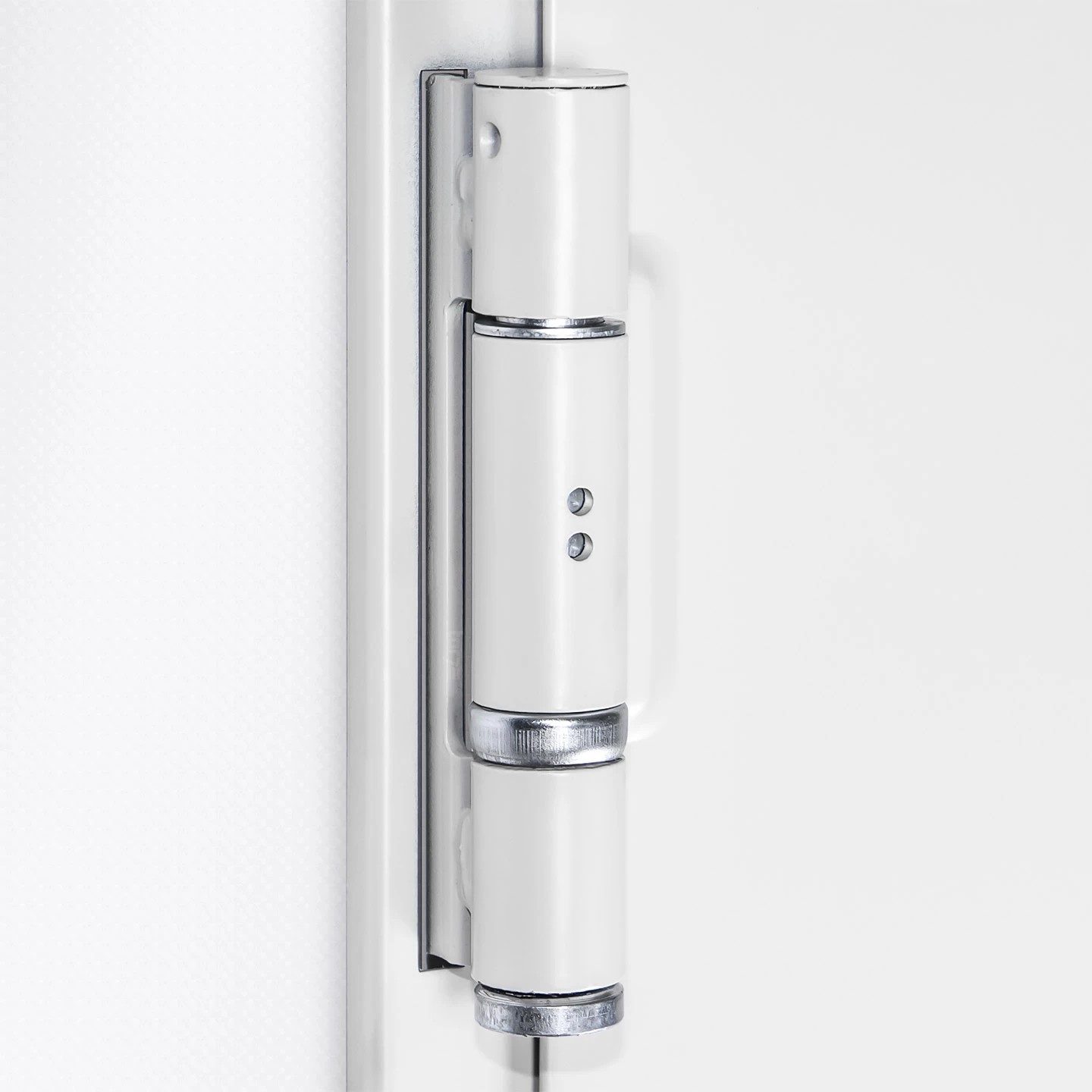

Türbänder/Schließmittel	1 Federband, 1 Konstruktionsband DIN 18272

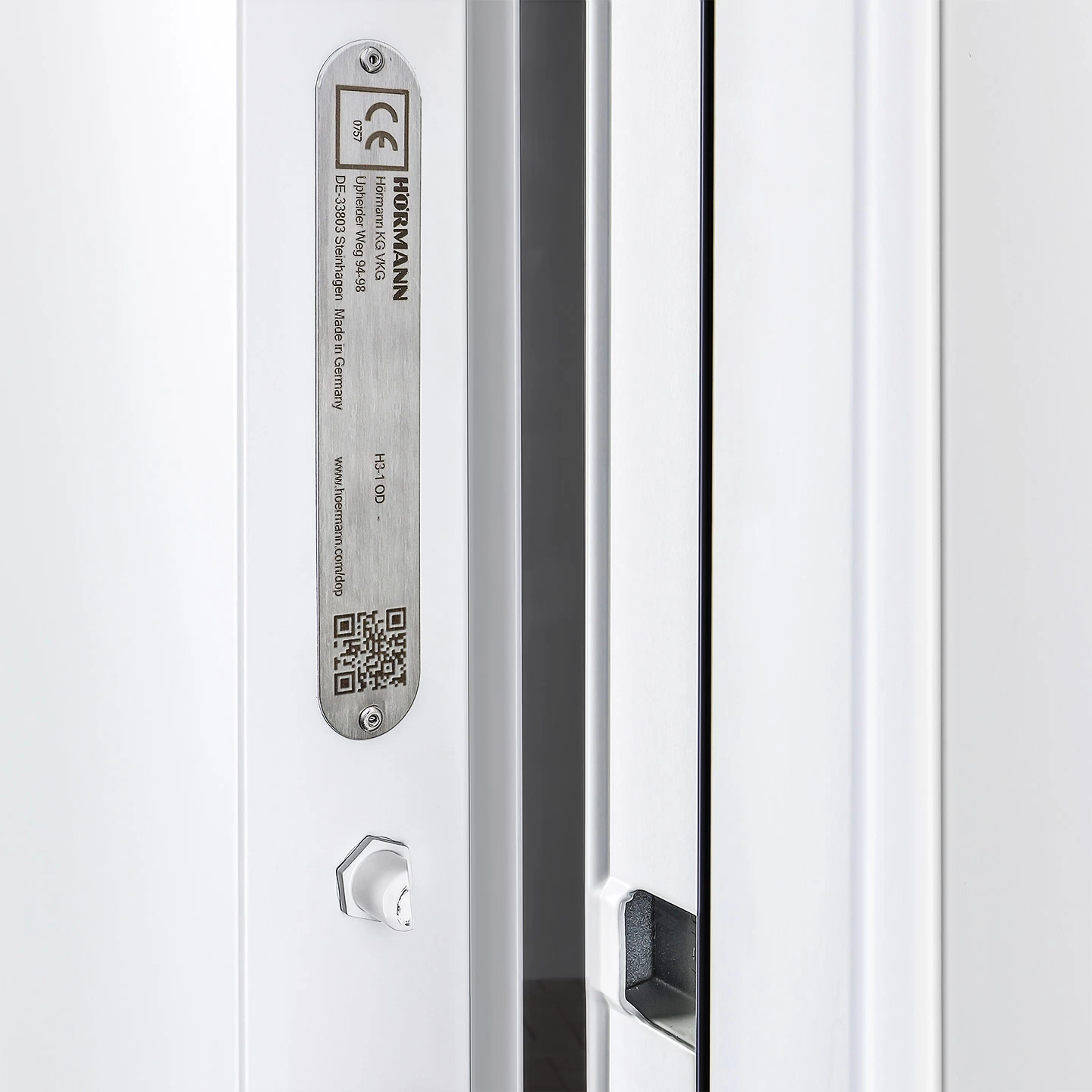

Sicherungsbolzen	2 Stück
Schallschutzwert	32 db – 43 db (nur bei entsprechendem Türabschluss)
Wärmedämmung	UD = 1,5 W/ (m²·K) (nur bei entsprechendem Türabschluss)
Zulässiger Wandaufbau	Mauerwerk, Mindestwandstärke 115 mm Sichtmauerwerk, Mindestwandstärke 115 mm Beton, Mindestwandstärke 100 mm Sichtbeton, Mindestwandstärke 100 mm Porenbeton, Mindestwandstärke 150 mm

Lieferhinweise

Dieses Angebot gilt ausschließlich für deutsche Lieferanschriften, ausgenommen Inseln. Eine Anlieferung im Ausland ist leider nicht möglich.
