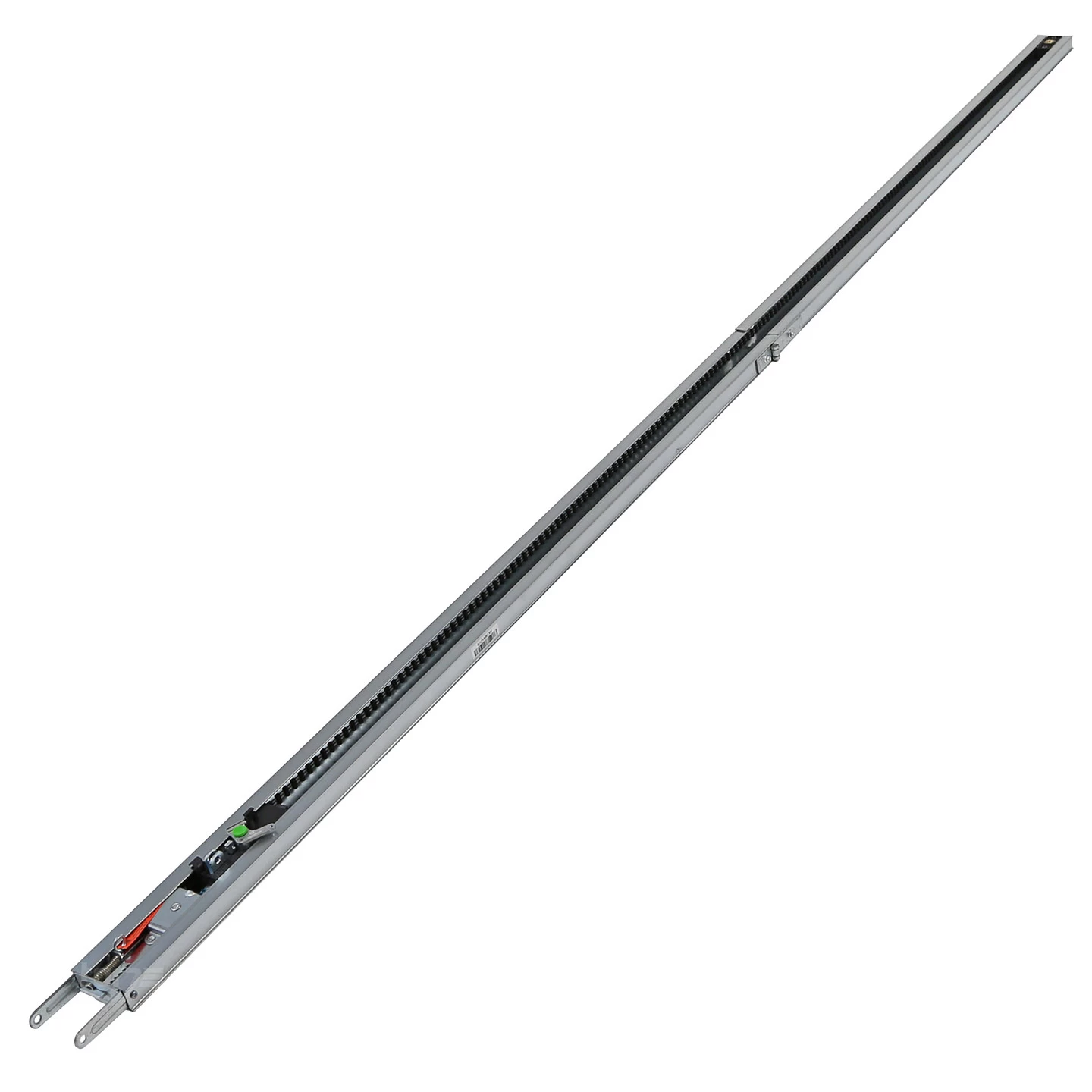

Hörmann Antriebsschiene, Zweiteilige Führungsschiene FS 2

Beschreibung zu Hörmann Antriebsschiene, zweiteilige Führungsschiene FS 2

Bei der Hörmann Antriebsschiene FS2 handelt es sich um eine zweiteilige Führungsschiene, die wesentlicher Bestandteil automatisch betriebener Garagentore ist und die Kraftübertragung zwischen Antriebskopf und Garagentor übernimmt. Der Unterschied zur ebenfalls lieferbaren Hörmann Antriebsschiene  FS10, liegt in der zweiteiligen Ausführung der Führungsschiene FS 2. Das ist vor allem für einen kostengünstigen Transport oder bei begrenzten Lagerkapazitäten hilfreich und sorgt für einen optimierten Bestellablauf und günstige Lieferkosten.

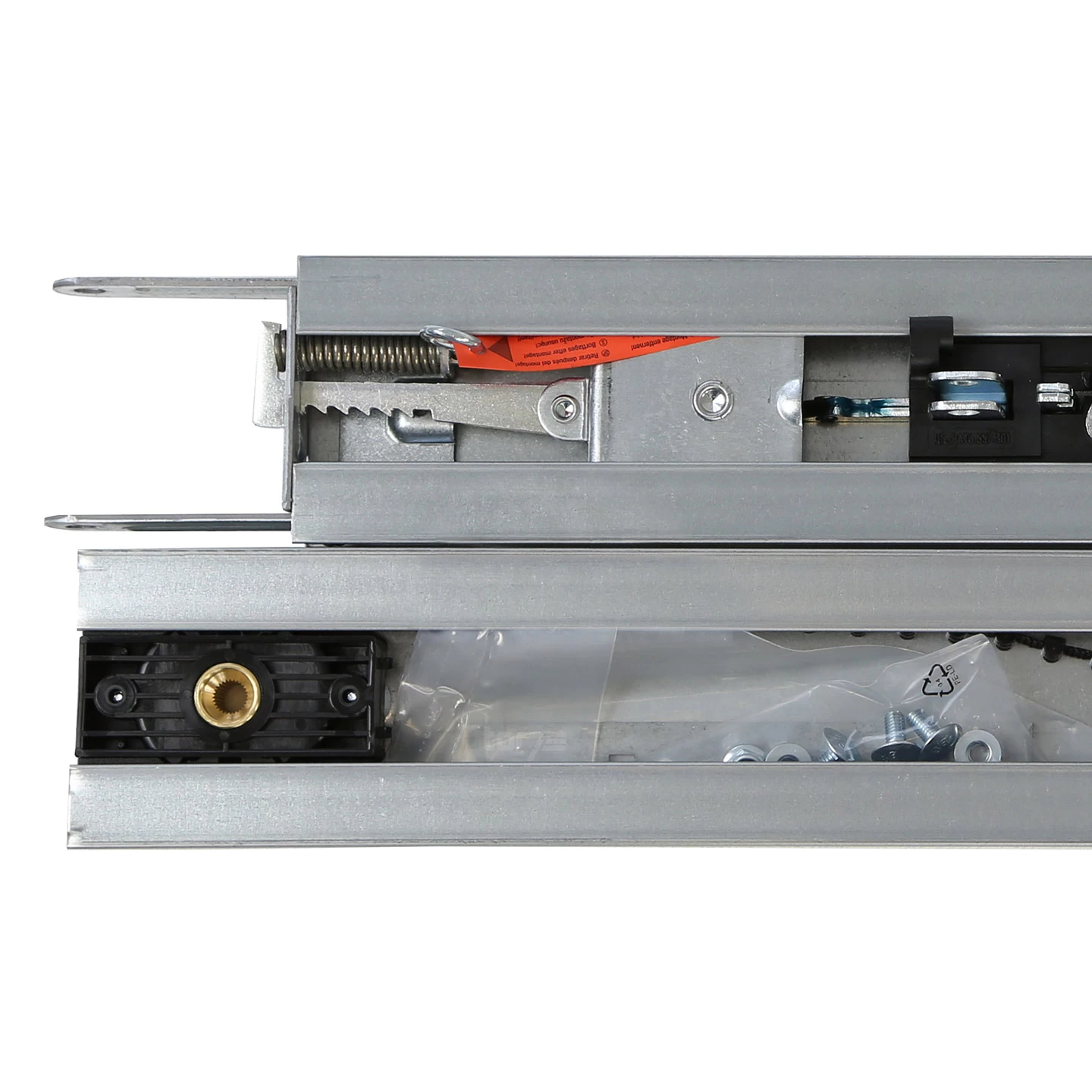

Lieferumfang

• zweiteilige Führungsschiene Hörmann Antriebsschiene, zweiteilige Führungsschiene FS 2-K (kurz) oder Hörmann Antriebsschiene, zweiteilige Führungsschiene FS 2-M (mittel) oder Hörmann Antriebsschiene, zweiteilige Führungsschiene FS 2-L (lang)
• Hörmann Führungsschlitten für Führungsschienen FS 10 und FS 2
• Hörmann Zahngurt für Antriebsschiene / Führungsschiene FS 10 / FS 2
• Hörmann Zahngurtkupplung für Führungsschienen FS 10, FS 2, FS 3
• Hörmann Antriebsscheibe für Führungsschiene FS 10 und FS 2
• Hörmann Antriebsscheibenhalterung für Führungsschiene FS 10 und FS 2

Die Antriebsschiene überzeugt durch die geringe Bauhöhe mit nur 30 mm, die sich auch perfekt für die Nachrüstung eignet. Ihr wartungsfreier Zahngurt besteht aus Kevlar mit Aramid-Fasern, die besonders reißfest sind und für eine extrem hohe Energieaufnahme sorgen. Zudem ermöglichen sie einen besonders geräuscharmen Lauf, ohne dass der Zahngurt geölt oder gefettet werden muss.

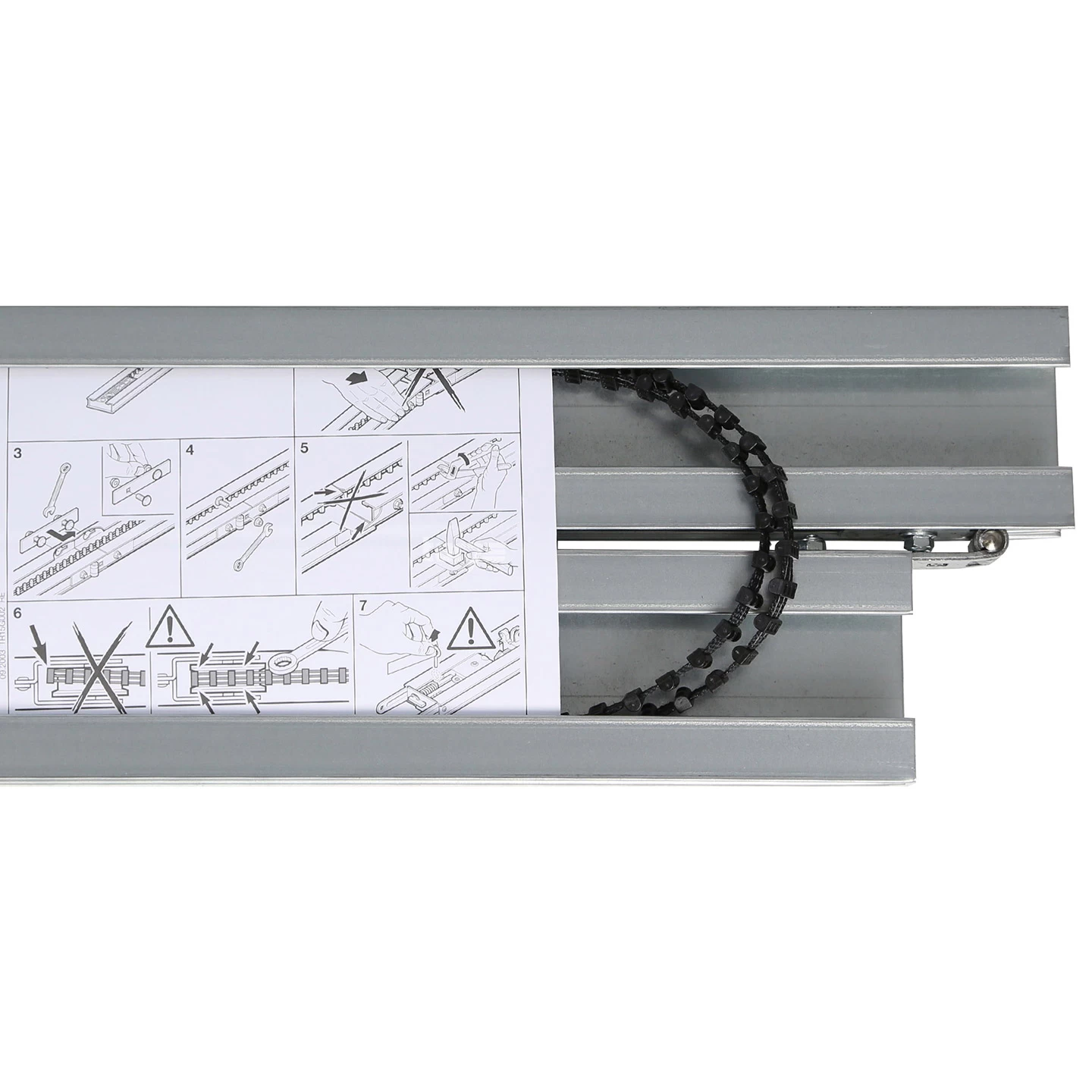

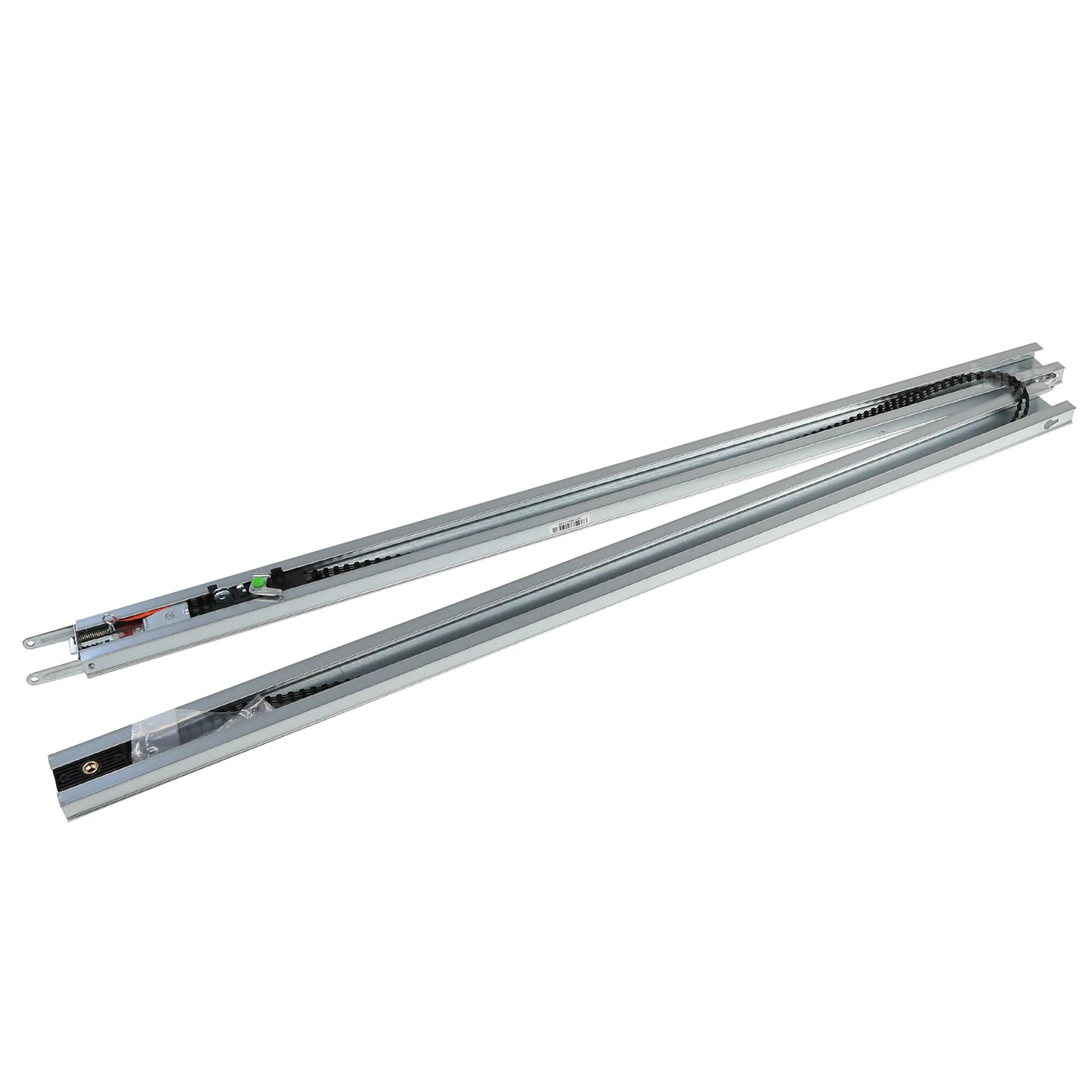

Darüber hinaus sind die stabile Zahngurtkupplung, die automatische Spannvorrichtung und auch der Führungsschlitten für höchste Ansprüche, eine lange Lebensdauer und Funktionsfähigkeit ausgelegt. Die eigentliche Antriebsschiene besteht aus verzinktem, hochwertigem Stahl, wird mittig geteilt und durch ein Klappscharnier zusammengehalten.
Erhältlich ist die Führungsschiene in den Längen K (kurz), M (mittel) und L (lang). Welche Schiene benötigt wird, hängt von der Torhöhe und der Torart ab. Nützliche Informationen und praktische Tipps zur Auswahl der richtigen Führungsschiene finden Sie in unserem Ratgeber „Hörmann Schienenlänge bestimmen“.

Technische Daten

• zweiteilige Antriebsschiene als freitragende Stahlschiene FS2
• nur 30 mm Aufbauhöhe
• automatische Torverriegelung in der Antriebsschiene
• mit Polyester/Polyamid-Zahngurt
• Kunststoff-Führungsschlitten
• automatische Gurtspannung
• sehr leiser und gleichmäßig stabiler Torlauf
• universell einsetzbar

Antriebsschiene FS 2 – die Führungsschiene für Hörmann Garagentorantriebe

Die Führungsschiene FS 2 kann mit allen aktuellen Antrieben der Ausführungen Hörmann SupraMatic Garagentorantriebe oder Hörmann ProMatic Garagentorantriebe betrieben werden. Auch für ältere Baureihen und Fremdfabrikate ist die Verwendung möglich.

Die Führungsschiene FS 2 ist geeignet für folgende Antriebe:

• Hörmann SupraMatic E / P Serie 1
• Hörmann SupraMatic E / P Serie 2
• Hörmann SupraMatic E / P Serie 3
• Hörmann SupraMatic E / P Serie 4
• Hörmann ProMatic Serie 1
• Hörmann ProMatic Serie 2
• Hörmann ProMatic Serie 3
• Hörmann ProMatic Serie 4
• Hörmann ProMatic Akku Serie 2
• Hörmann ProMatic Akku Serie 4
• Hörmann BerryMatic ab 01.10.2005
• Hörmann EcoMatic

HINWEIS: Beachten Sie, dass die Verwendung bei Antrieben der Serien EcoStar, EcoStar Plus, Liftronic und bei älteren Baureihen SupraMatic S und SupraMatic T nicht möglich ist. Auch für Antriebe SupraMatic H, SupraMatic HT eignet sich diese Führungsschiene nicht.

Die Auswahl der richtigen Führungsschiene

Der Einbau der Führungsschiene ist an den meisten Hörmann-Garagentortypen oder auch Fremdfabrikaten ohne großen Aufwand möglich. Achten Sie bei der Wahl der richtigen Schienenlänge zwingend auf die Torhöhe und die Torart. Montiert werden kann diese beispielsweise an den folgenden Hörmann-Garagentoren.

• Garagen-Sectionaltore mit N-Beschlag
• Garagen-Sectionaltore mit Z-Beschlag
• Garagen-Sectionaltore mit L-Beschlag
• Garagen-Sectionaltore mit H-Beschlag
• Berry-Schwingtore (N80 und DF98)
• Garagentore anderer Hersteller (Bewegungshub beachten!)

Einfache Installation

Die Montage mehrteiliger Führungsschienen kann mitunter sehr mühsam und zeitraubend sein. Die zweiteilige Führungsschiene FS 2 ist bedienerfreundlich konstruiert, wird mit etwas Kraft umgeklappt und dann fixiert. Durch die Vorspannung des Zahngurtes kann ein größerer Kraftaufwand zum Umklappen notwendig sein. Die variable Abhängung sorgt für eine individuelle Befestigung an der Decke oder direkt am Verbindungsprofil des Sektionaltores (gilt für Hörmann Sektionaltore bis 3000 mm Torbreite). So genügt auch bei längeren Schienen eine Abhängung. Die Montage der Führungsschiene erfolgt dabei mittig, was für eine gleichmäßige Verteilung der Zugkräfte auf das Tor sorgt und das Verkanten des Tores verhindert. Damit minimiert sich der Verschleiß und eine lange Funktionsdauer wird erreicht. Der Universal-Tormitnehmer passt zudem an alle handelsübliche Schwing- und Sektionaltore.

Automatische Torverriegelung

Nur bei Hörmann erhalten Sie die mechanische Aufschiebesicherung in der Führungsschiene. Wird das Garagentor geschlossen, rastet die Aufschiebesicherung automatisch in den Anschlag der Führungsschiene ein. Das Tor ist dann sofort verriegelt und effektiv gegen Aufhebeln geschützt. Durch die mechanische Funktionsweise ist dieser Einbruchschutz auch bei einem Stromausfall aktiv. Von innen wird die Verriegelung einfach durch eine Betätigung der Handschnur aufgehoben.

Varianten:
435570 (4042533191912) |
435571 (4042533191929) |
435572 (4042533191936)
