Hörmann Antriebsscheibenhalterung Für Führungsschiene FS 10 Und FS 2

Beschreibung zu Hörmann Antriebsscheibenhalterung für Führungsschiene FS 10 und FS 2

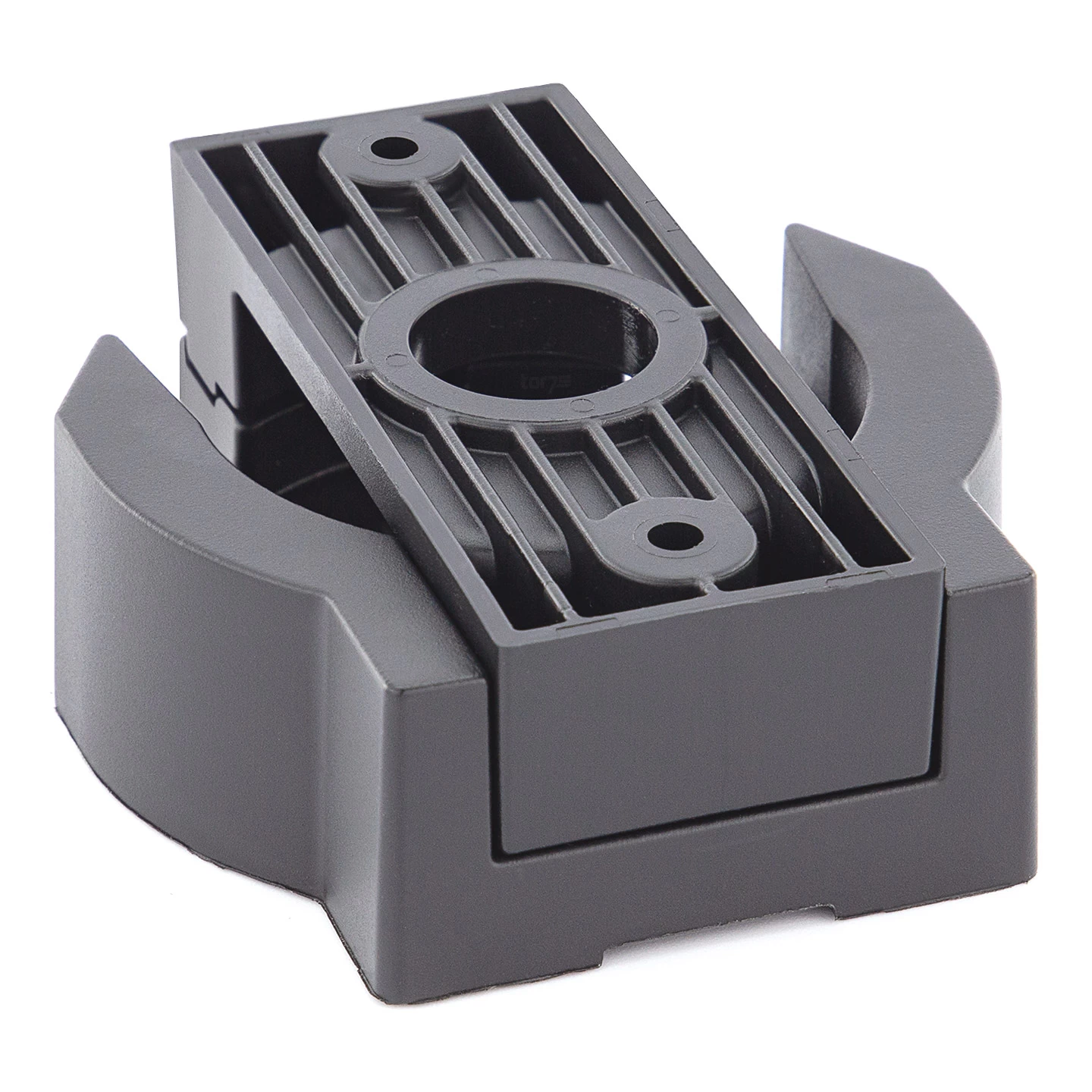

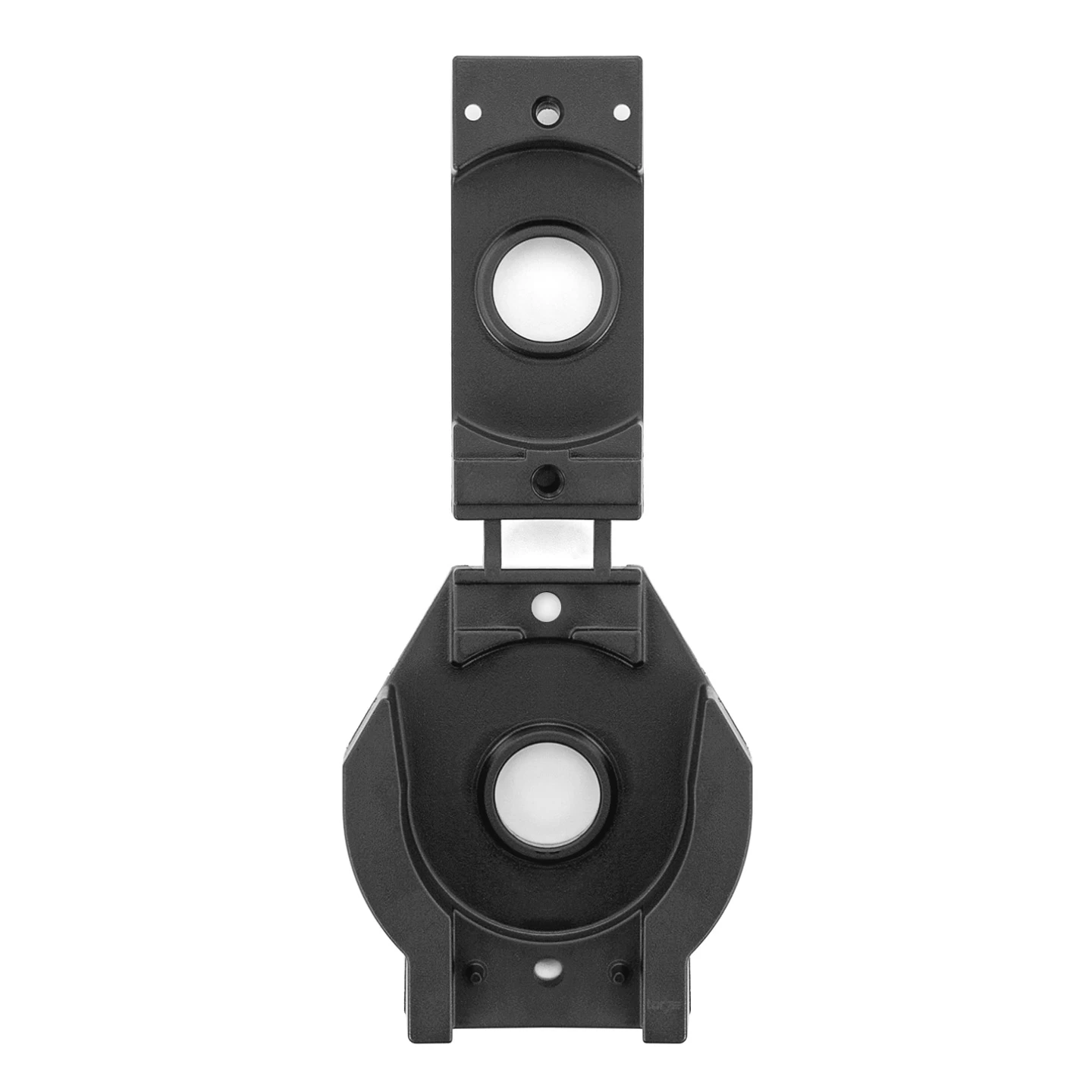

Bei der Hörmann Antriebsscheibenhalterung für Führungsschiene FS 10 und FS 2 handelt es sich um eine spezielle Halterung für Torantriebssysteme. Sie kann für die Führungsschienen des Typs FS 10 und FS 2 verwendet werden.

Lieferumfang

• 1 x Antriebsscheibenhalterung

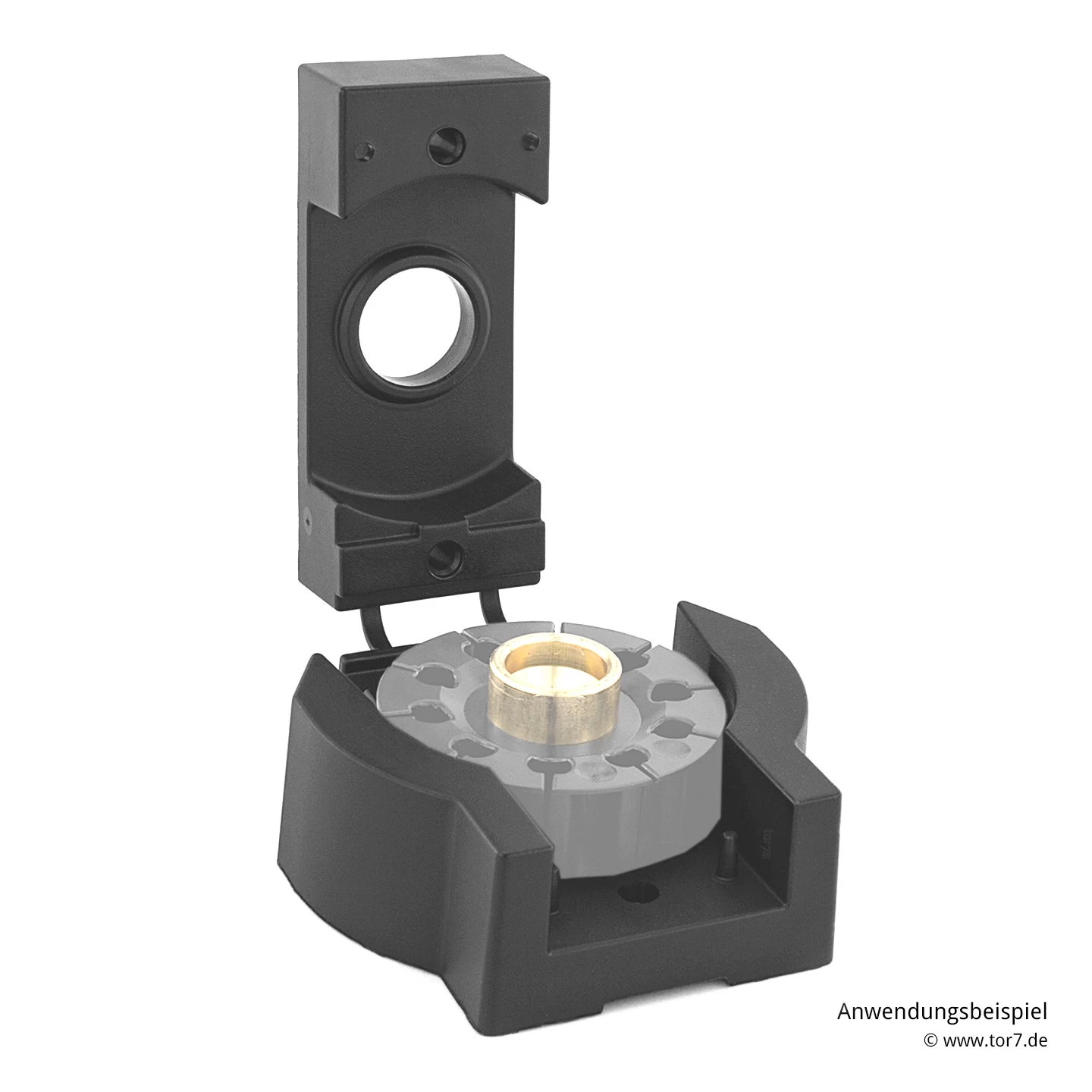

Die Antriebsscheibe und damit auch die Halterung ist für folgende Antriebsmodelle geeignet:

• SupraMatic E/P
• ProMatic
• EcoMatic

Ersatz für defekte Halterung der Antriebsscheibe

Die Halterung ist 80 mm hoch und 71 mm breit. In der Tiefe misst die Antriebsscheibenhalterung für die Führungsschiene FS10 29 mm. Normalerweise ist die Halterung in den Komplett-Sets für die angesprochenen Antriebe enthalten. Auf Dauer kann es aber dazu kommen, dass die Halterung den hohen Belastungen nicht mehr standhält und einem Defekt unterliegt. In diesem Fall profitiert der Nutzer von einer hohen Verfügbarkeit unserer Ersatzteile und der sehr schnellen Lieferzeit. Auch wenn ein Bestandteil des Torantriebs defekt ist, kann das Garagentor bald wieder in Betrieb genommen werden, ohne dass der gesamte Antrieb getauscht werden muss.

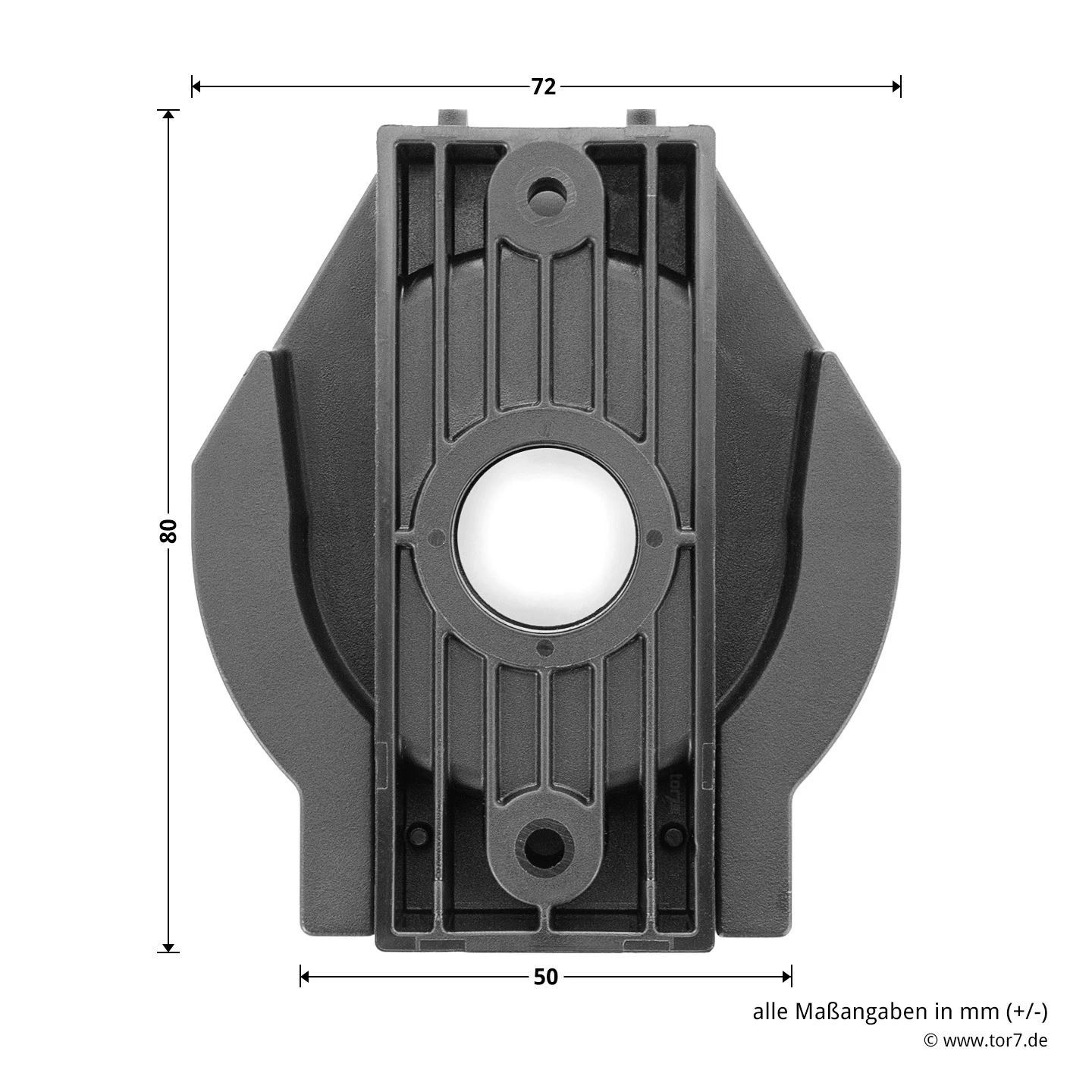

Maße dieser Halterung der Antriebsscheibe:

• Höhe: 80 mm
• Breite: 71 mm
• Tiefe: 29 mm

Einfacher Austausch der Antriebsscheibenhalterung

Der Austausch der Antriebsscheibenhalterung gelingt problemlos und mit nur wenigen Handgriffen. Hierbei sind auch die Besonderheiten der Führungsschiene FS10 zu beachten. Sie wird in der einteiligen Version bereits komplett vormontiert geliefert. Die freitragende Stahlschiene ist zudem mit einem hochwertigen Zahngurt versehen, der sich automatisch spannt. Führungsschiene, Antriebsscheibe und Halterung sorgen für einen reibungslosen Ablauf beim Öffnen und Schließen des Garagentores. Da sie in verschiedenen Torantrieben Anwendung findet, gilt sie als zuverlässig und flexibel. Unbedingt empfehlenswert ist beim Austausch der Antriebsscheibenhalterung die zusätzliche Anschaffung von einem Hörmann Führungsschienen-Kürzungs-Set und dem Hörmann Sturzgelenk zur Befestigung von Führungsschienen als Montagehilfe.

Anleitung für den Austausch einer Hörmann Antriebsscheibenhalterung

Prinzipiell kann man sich nach der Anleitung von Hörmann für den Austausch eines Zahngurts oder Führungsschlittens richten. Nach der Demontage des Antriebskopfes und dem Abbau der Führungsschiene erfolgt die Sicherung der maximalen Vorspannung der verbauten Feder mittels Montage des o.g. Sturzgelenkes. Die in Bild 1B.1 unter E gezeigten Hörmann Bolzen A8 x 19,5 x 16 mit SL-Sicherung sind nicht im Lieferumfang enthalten. Man kann dazu jedoch die Bolzen verwenden, mit denen der Tormitnehmer am Mitnehmerwinkel und am Führungsschlitten befestigt ist.

Profi-Tipp!

Nach dem Wechsel der Antriebsscheibenhalterung soll man eigentlich diese zuerst wieder einbauen und dann den Zahngurt wieder in die Zahngurtkupplung einsetzen. Das kann sich nach unserer Erfahrung ziemlich schwierig gestalten. Daher unsere Empfehlung: Nach Einlegen des Zahngurtes in die Antriebsscheibenhalterung (Bild 3.1) zuerst den Zahngurt in die Kupplung einbauen (Bilder 3.5 und 3.6). Dabei rutscht die Antriebsscheibenhalterung aufgrund der Gurtspannung etwas in die Schiene. Jetzt am Ende der Schiene ein Holzstück aufsetzen. Mittels einer Schraubzwinge die Antriebsscheibenhalterung dagegen spannen, bis die Schraubenlöcher wieder übereinander passen. Nun die Halterung wieder anschrauben (Bild 3.3). Weiter bei Bild 4.

Weitere Hörmann Ersatzteile

Die passende Hörmann Antriebsscheibe für Führungsschiene FS 10 und FS 2 für die Halterung ist ebenfalls in der Kategorie der Ersatzteile für Garagentorantriebe erhältlich. Zu den weiteren wichtigen Austauschteilen gehören Zahngurt und Führungsschlitten. Batterien und Glühlampen runden das umfangreiche Sortiment ab.

EAN: 4005954961939
