Hörmann 3-Kanal-Empfänger HE 3-MCX, BiSecur, Externe Antenne

Beschreibung zu Hörmann 3-Kanal-Empfänger HE 3-MCX, BiSecur, externe Antenne

Der Hörmann 3-Kanal-Empfänger HE 3-MCX mit 868 MHz BiSecur (868-BS) ist ein unidirektionaler Empfänger zur Ansteuerung von einem Einfahrtstorantrieb oder einem Garagentorantrieb. Dabei kann der HE 3-MCX nur zur Steuerung von Hörmann Antrieben eingesetzt werden. Das liegt am hörmanneigenen Funkstandard 868-BS. Die drei Kanäle des Empfängers machen die Nutzung von bis zu drei Funktionen des jeweiligen Antriebes möglich. Um einen besonders guten Empfang sicherzustellen, verfügt der HE 3-MCX 868-BS über eine zusätzliche Hörmann Externe Antenne für Empfänger HE 3-MCX, 868 MHz und BiSecur für den Außenbereich.

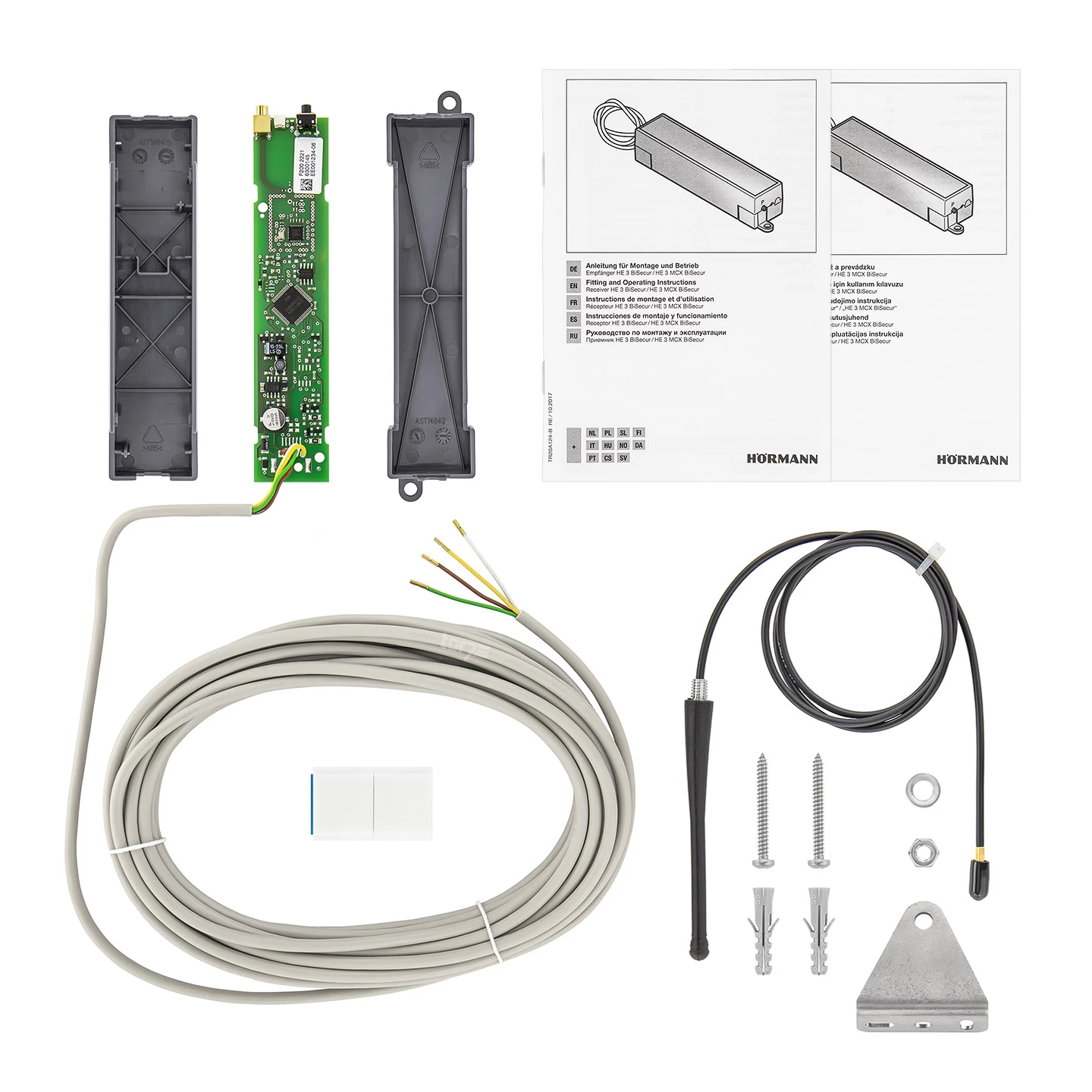

Lieferumfang

• Hörmann 3-Kanal-Empfänger HE 3-MCX, BiSecur, externe Antenne
• Hörmann externe Antenne für Empfänger HE 3-MCX, 868 MHz Festcode und 868 MHz BiSecur

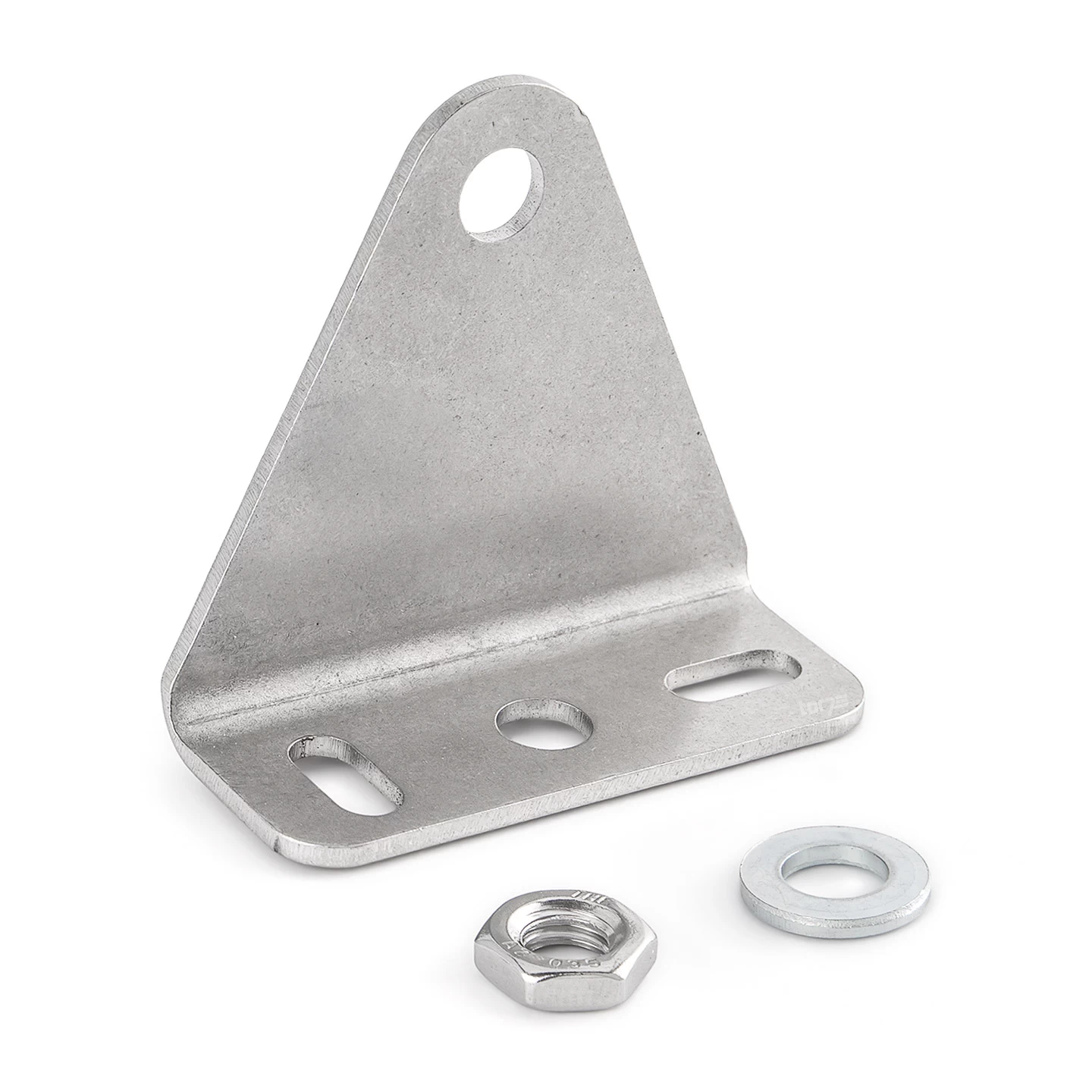

• Montagematerial
• Anleitung

Technische Daten

• Frequenz: 868,3 MHz
• Verschlüsselung: BiSecur
• zur Ansteuerung von bis zu 3 Funktionen (Auf/Zu, Teilöffnung/Gehflügel, Licht An/Aus)
• im separaten Gehäuse mit 7 m Anschlussleitung, 4-adrig, steckbar

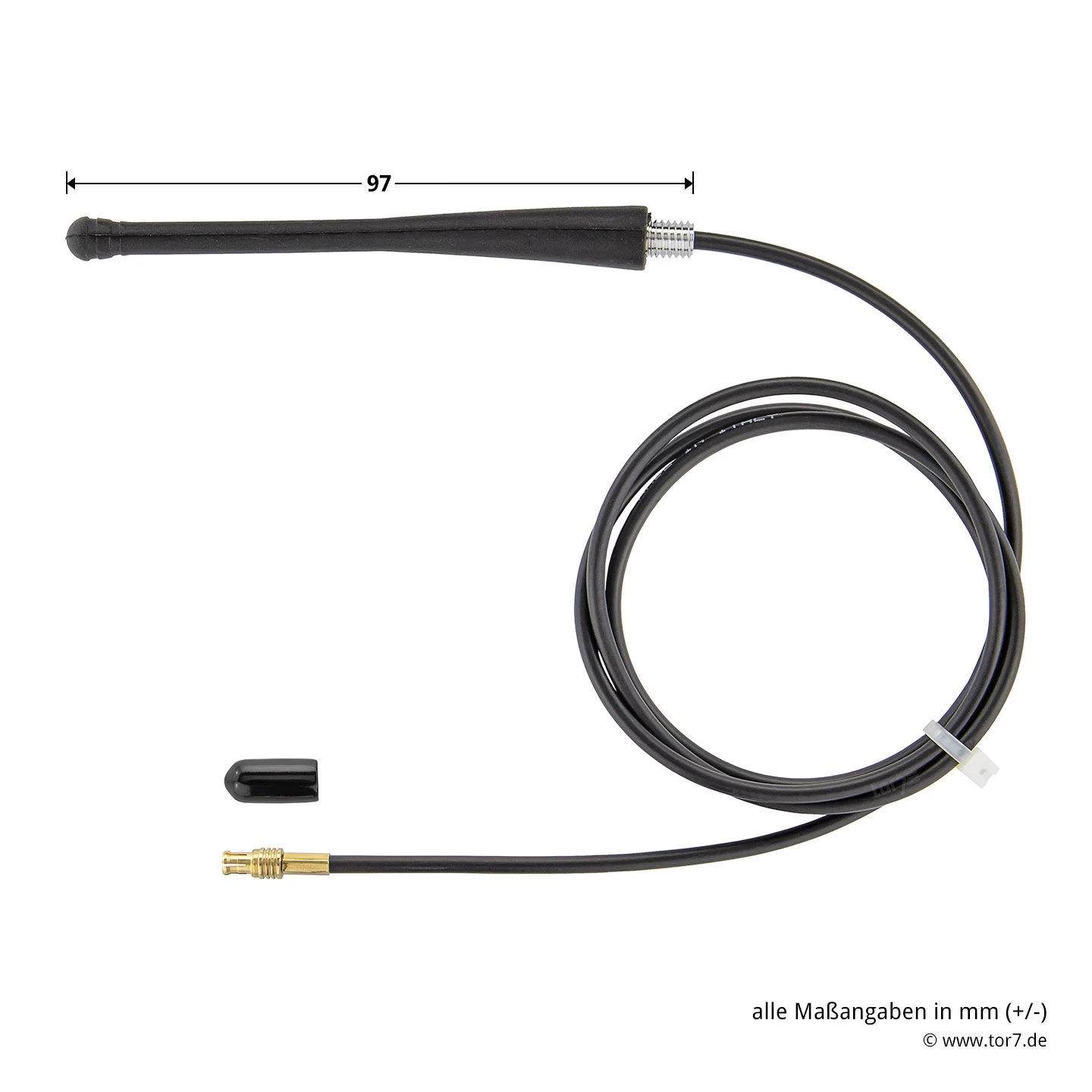

• zusätzliche manipulationssichere Antenne für den Außenbereich für eine stabile Reichweite
• Gehäuse: Kunststoff
• Schutzart: nur für trockene Räume
• Temperaturbereich: -20 bis +60 °C
• Betriebsspannung: 24 V DC
• Funktion: Impuls

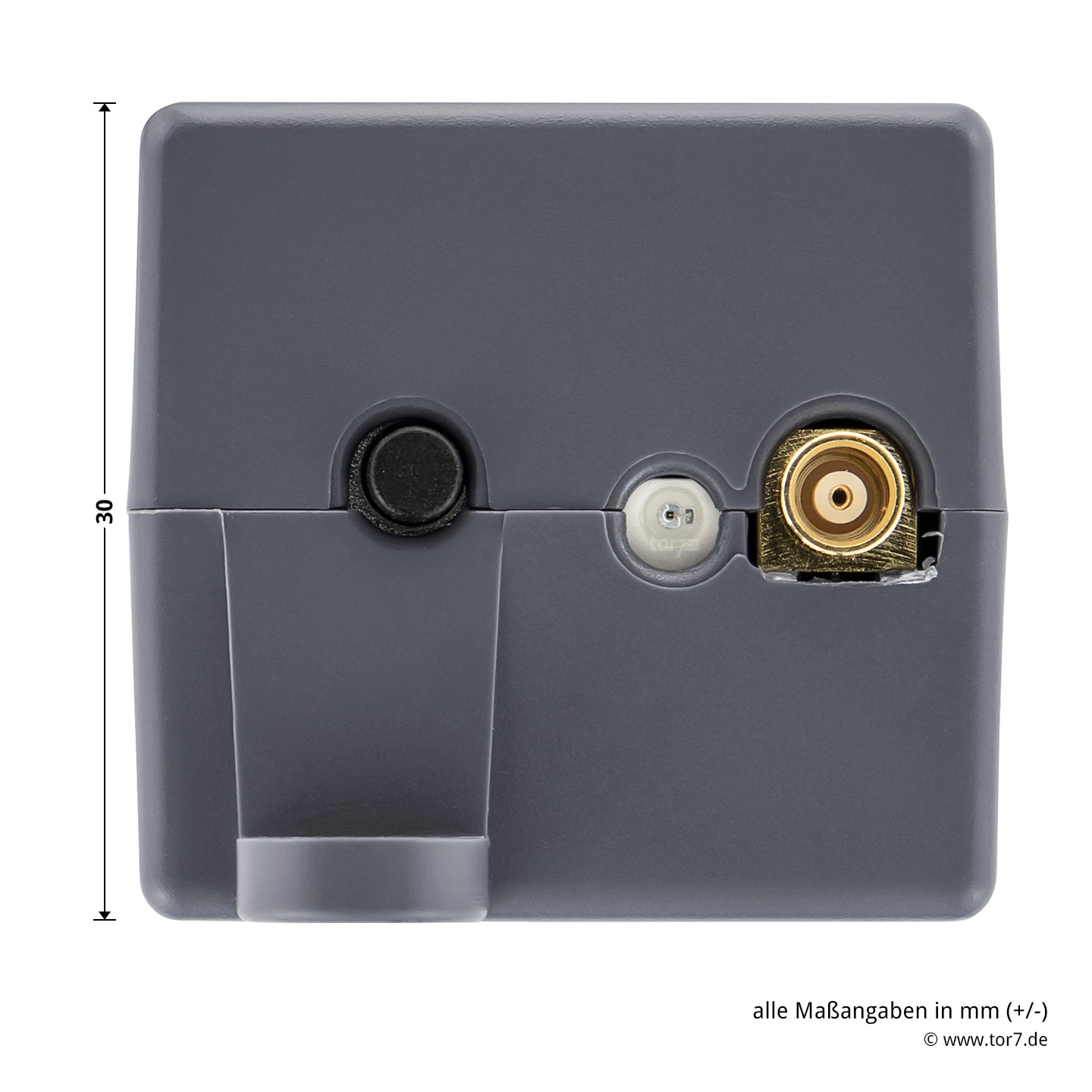

• Maße in mm (B x H x T): 135 x 30 x 32

Der HE 3-MCX 868-BS ermöglicht drei Funktionen an einem Antrieb. Welche genau das sind, steht in der entsprechenden Bedienungsanleitung. Das Öffnen und Schließen per Funkimpuls erfolgt bei allen Versionen auf dem 1. Kanal. Die Teilöffnung bzw. Öffnung von nur einem Drehtorflügel sowie die Antriebsbeleuchtungsschaltung werden nur von einigen Modellen unterstützt und lassen sich gegebenenfalls vom 2. und 3. Kanal steuern.  Die im Lieferumfang enthaltene Antenne ermöglicht zudem eine stabile Reichweite des Funksignals und ist sicher vor Manipulation durch Dritte. Darin unterscheidet sich der Empfänger von anderen Hörmann-Modellen ohne Antenne. Er eignet sich besonders für Sie, wenn Sie auf eine hohe Reichweite angewiesen sind.

Sender und Impulsgeber für den HE 3-MCX 868-BS

Der HE 3-MCX 868-BS ist Teil der 868-MHz-BiSecur-Reihe und kann nur mit Elementen mit demselben Funkstandard anvisiert werden. BiSecur ist eine Wortschöpfung von Hörmann und bezeichnet die extrem sichere 128-Bit-Verschlüsselung des frequenzmodulierten Funkcodes, der aus einem Herstellerschlüssel, einem Festcodeanteil und einem Rollingcodeanteil besteht.

Passende Hörmann 868-MHz-BiSecur-Handsender:

• Hörmann Handsender HS 1, BiSecur, Struktur schwarz
• Hörmann Handsender HS 4, BiSecur, Struktur schwarz
• Hörmann Handsender HS 5, BiSecur, Struktur schwarz
• Hörmann Handsender HSD 2, BiSecur, in Chrom-Look erhältlich
• Hörmann Handsender HSE 1, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 2, BiSecur, hochglanz schwarz
• Hörmann Handsender HSE 4, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 4, BiSecur, Struktur komplett schwarz
• Hörmann Handsender HSP 4, BiSecur, schwarz
• Hörmann Handsender HSZ 1, BiSecur, schwarz
• Hörmann Handsender HSZ 2, BiSecur, schwarz
• Hörmann Sicherungs-Handsender HSS 4, BiSecur, Hochglanz rot

Weitere Hörmann 868-MHz-BiSecur-Impulsgeber:

• Hörmann Funk-Innentaster FIT 2-1, BiSecur
• Hörmann Funk-Fingerleser FFL 25 BS
• Hörmann Funk-Codetaster FCT 3-1 BS
• Hörmann Funk-Codetaster FCT 10, BiSecur

Hinweis: Prinzipiell ist der HE 3-MCX 868-BS dafür geeignet, auch alle älteren Hörmann Antriebe auf die Frequenz 868 MHz mit der sicheren BiSecur-Verschlüsselung nachzurüsten. Allerdings ist dabei die bei neuen Antrieben eingerichtete Abfrage der Torposition nicht möglich. Die Nachrüstung dieser speziellen Funktion geht nur mit einer Hörmann Universaladapterplatine UAP 1 und einem Hörmann 2-Kanal-Relais-Empfänger HET-E2, BiSecur, bidirektional.

Insgesamt ist zu beachten, dass für die Bedienung des HE 3-MCX 868-BS ein 868-MHz-BiSecur-Handsender erforderlich ist. Der Vorteil dieses Empfängers ist, dass die externe Antenne nach draußen verlegt werden kann und sich somit die Reichweite des Funks enorm erhöht. Der eigentliche Empfänger bleibt im Inneren der Garage geschützt.

Für die Bedienung von folgenden Hörmann-Torantrieben geeignet:

• SupraMatic E/P/HT
• ProMatic (außer Akku)
• RollMatic
• RotaMatic
• RotaMatic P/PL/Akku-Solar
• VersaMatic
• VersaMatic P/Akku Solar
• LineaMatic
• LineaMatic P/H/Akku Solar
• DTH 700/DTU 250
• STA 90/180/220/400

EAN: 4042533736755
